Phao điện tử bồn nước

Phao điện 9V công suất 1500W là thiết bị điều khiển mức nước trong bồn chứa thông qua điều khiển máy bơm bao gồm 1 phao điện tử GL2A và 1 Rơ le điều khiển SRF-111X plus, với các ưu điểm sau:
- Không sử dụng điện áp 220V cấp cho phao điện -> loại trừ các nguy cơ điện giật, chập cháy.
- Phao điện tử không sử dụng công tắc cơ khí -> Loại trừ hiện tượng kẹt phao, Oxi hóa tiếp điểm.
- Đóng cắt chính xác theo mức nước cần đặt.
- Quan sát mức nước có trong bể chứa bằng các đèn báo mức trên Rơ le SRF-111X plus

- Không phải chịu tải của máy bơm như các phao điện thông thường, nên sử dụng bền hơn rất nhiều

Combo bộ phao điện tử GL2A và rờ le an toàn 111X plus công suất 1500W: gồm Phao điện tử GL2A và Rơ le điều khiển an toàn SRF-111X Plus có chức năng báo mức nước 2 mức/2 bể trên và dưới.

Bộ sản phẩn được phát triển từ sản phẩm Rơ le an toàn cho phao điện SRF-111M giới thiệu lần đầu tiên tại Việt Nam từ năm 2018 với giải pháp đã được Cục Sở hữu trí tuệ cấp bằng độc quyền số 2815.

Xem danh sách Bằng độc quyền giải pháp hữu ích do Cục Sở hữu trí tuệ công bố tháng 02/2022 tại đây

Thông số kỹ thuật:
Rơ le điều khiển SRF-111X plus:
- Điện áp hoạt động: 180V-220V; 50Hz
- Công suất tải động cơ: 1500W (max).
- Kiều lắp đặt: Thanh ray 35mm.
- Khoảng cách dây dẫn tín hiệu đến phao: 100M (0.75mm)
- Kích thước DxRxC (mm): 90x38x60.
- Bảo hành: 2 năm

Phao điện tử GL2A
- Điện áp tại tiếp điểm phao: 9VDC~12VDC
- Nhiệt độ hoạt động: 50 độ C.
- Khoảng điều khiểm mức nước 1cm-90cm:
- Bảo hành: 2 năm.

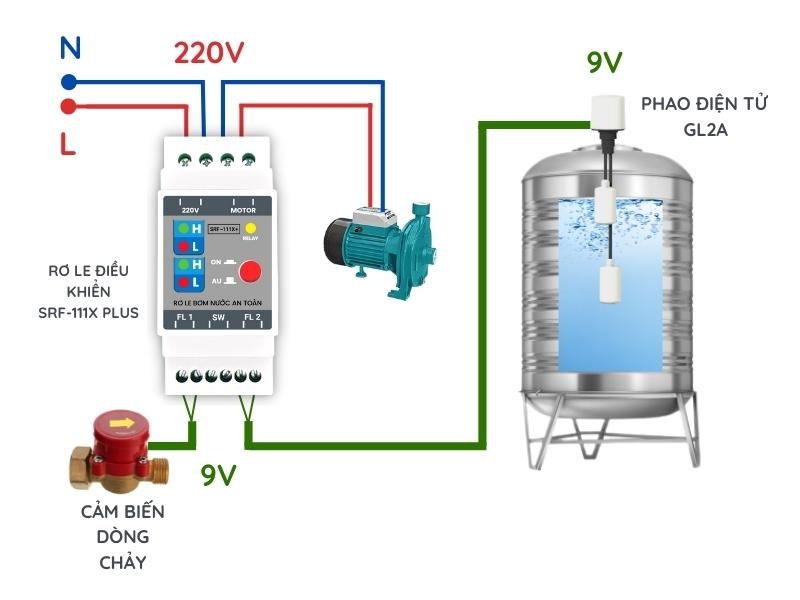

    Hình 1: Sơ đồ đấu dây trường hợp bơm cấp nước cho bể chứa

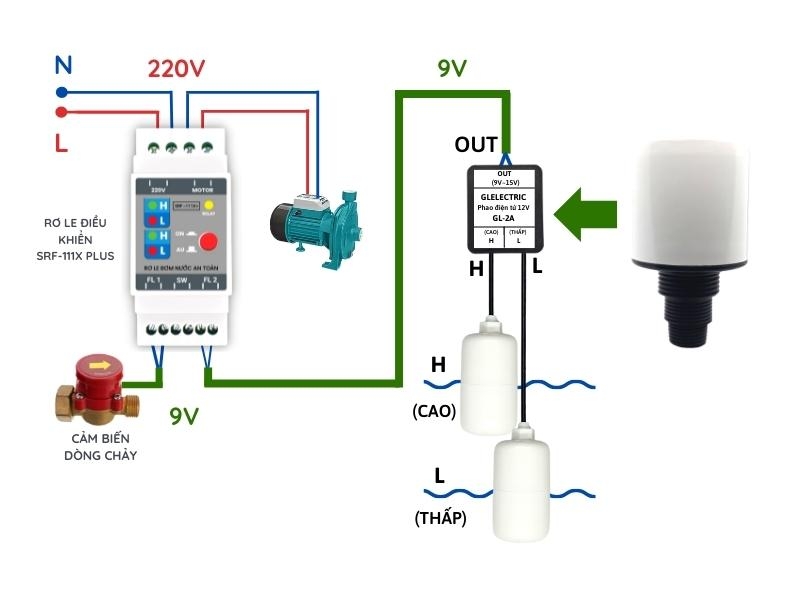

- Nguồn 220V cấp cho Rơ le SRF-111X plus: Chân 7 (L); 8 (N).
- Cổng ra máy bơm: Chân 9 ; 10
- Cổng ra phao điện tử GL2A: Chân 5, 6 nối với 2 dây đến cổng OUT của phao điện tử GL2A (không phân biệt chiều).
- Cổng nối với phao bể ngầm (hoặc cảm biến dòng chảy): Cổng 1&2
- Cổng ra công tắc bật cưỡng bức (nếu cần): Chân 3, chân 4.

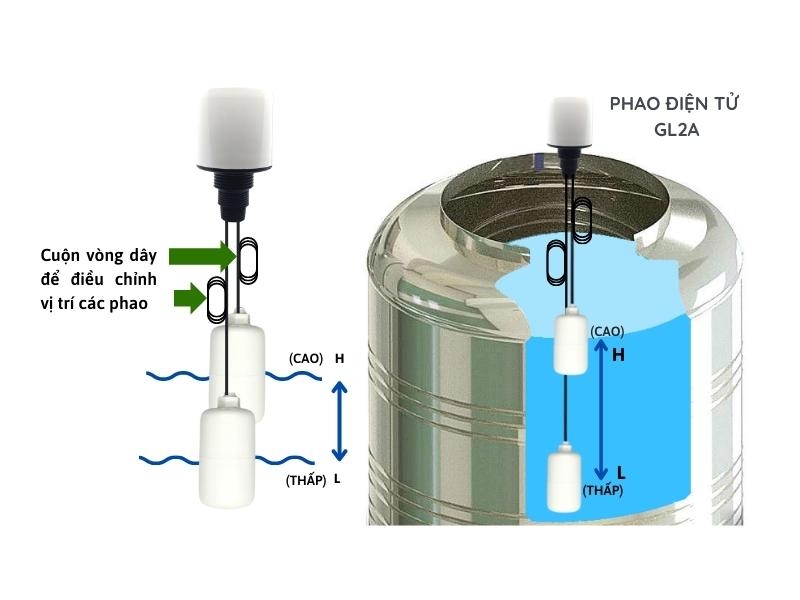

Lắp đặt và căn chỉnh phao:

Hoạt động:
Máy bơm sẽ bắt đầu bật để bơm cấp nước vào bể chứa khi bật công tắc khởi động và trái phao nằm ở "Mức cạn" đến khi nước dâng làm phao nổi lên đến "Mức đầy" thì dừng. Chu kỳ tiếp theo được lặp lại khi mức nước rút xuống và làm cho phao xuống thấp ở "Mức cạn".
