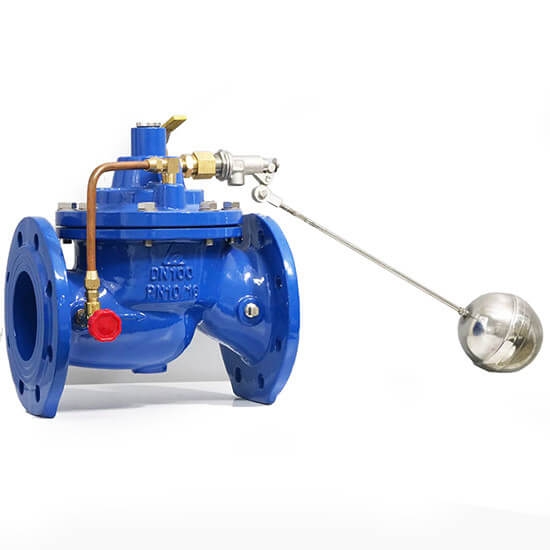

Van phao thủy lực Shin Yi (DN50-DN600)

  • Tình trạng: Còn hàng
  • Thương hiệu: Shinyi
  • Mã sản phẩm: H100-DN50
5.168.900₫ Giá thị trường: 5.552.000₫ Tiết kiệm: 383.100₫
Kích thước

Van phao Shin Yi là một loại van thủy lực dùng điều chỉnh mực nước trong hồ, bể chứa..., hoạt động hoàn toàn tự động dựa vào áp lực dòng nước, điều chỉnh mực nước chính xác nhờ hoạt động lên xuống của phao. Van phao được ứng dụng phổ biến trong các bể chứa dân dụng và công nghiệp, van được kết nối vào hệ thống dạng mặt bích.

Nguyên lý hoạt động:
Khi mực nước trong hồ bể dâng lên sẽ đẩy phao lên theo, đến mực nước định sẵn phao đẩy trục đóng đường ống dẫn lại, dưới áp lực của dòng nước lá van đóng, không cho nước qua đường ống chảy vào bể. Khi mực nước hạ xuống, phao hạ xuống theo kéo trục mở đường ống cho nước chảy qua tác động mở lá van để dòng nước chảy vào bể, hồ chứa.
Ưu điểm:
- Hoạt động hoàn toàn tự động dưới tác động của áp lực nước.
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Có thể tính toán chính xác được mực nước mong muốn

Lưu ý khi lắp đặt:
Van phao được lắp đặt vào hệ thống mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:
- Lắp van đúng chiều hoạt động của van (được báo bằng ký hiệu chỉ hướng trên thân van).
- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.
- Có thể dùng miếng đệm giữa mặt bích và van để tăng độ kín cho hệ thống.
- Kích thước mặt bích của đường ống phải đồng nhất với kích thước mặt bích của van.
- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
- Thân van được lắp vào đường ống, hệ thống phao được lắp tại hồ, bể chưa ở mực nước mong muốn.
- Trước van phao nên lắp một van Y lọc để hạn chế rác vào van gây rách lá van, kẹt van

Thông số kỹ thuật chi tiết:

MÃ SẢN PHẨM/CODE

D100

KÍCH THƯỚC/SIZE

DN50 - DN300

SƠN/PAINT

Loại Sơn/Type

EPOXY

Độ Dầy/Thickness

≥300µm

Màu Sắc/Color

XANH | ĐỎ | THEO YÊU CẦU
BLUE | RED | AS REQUIREMENT

TIÊU CHUẨN THIẾT KẾ/DESIGN STANDARD

BS 5163-2

BS EN 1074-5

KHOẢNG CÁCH GIỮA 2 MẶT BÍCH/FACE TO FACE STANDARD

BS EN 558-1 TABLE 1 SERIES 3

ISO 5752 TABLE 1 SERIES 3

ASME B16.10

TIÊU CHUẨN MẶT BÍCH VÀ ÁP SUẤT LÀM VIỆC/FLANGE STANDARD AND PRESSURE RATING

BS EN1092-2

PN10/PN16

ISO 7005-2

JIS B2220

JIS 10K/16K

ASME B16.42

150-LB WP-232PSI

NHIỆT ĐỘ LÀM VIỆC/WORKING TEMP

-10 ~ 80 oC

MÔI TRƯỜNG LÀM VIỆC/FLOW MEDIA

Nước, Nước Thải, Nước Nhiễm Mặn
Water Work, Sewage, Petroleum, Chemical, Power Plant and General Industry

Van phao SHINYI D100 3



Thông số kỹ thuật:

  • Hãng sản xuất: Shin Yi

  • Xuất xứ: Việt Nam (Vốn đầu tư và công nghệ đầu tư 100% Đài Loan).

  • Áp suất làm việc: 10, 16, 20 Kgf/cm².

  • Kích cỡ van phao shinyi: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600

  • Nhiệt độ làm việc: -10~80ºC.

  • Môi trường làm việc: Nước sạch, Nước thải, Nước nhiễm mặn,…

  • Kiểu lắp mặt bích theo tiêu chuẩn: PN10/PN16 / JIS10K/ ANSI 150 – LB.

  • Kết nối tiêu chuẩn:  BS EN 1092-2 / ISO 7005-2.

Cấu tạo van phao Shinyi:

Cấu tạo của van phao shinyi gồm 3 phần chính:

  • Phần thân và nắp van được làm bằng gang cầu FCD450 và sơn phủ Eboxy.

  • Lá van được làm bằng gang cầu và bọc cao sao EPDM nên an toàn.

  • Phao được làm bằng inox.

DN

Model

L (Chiều dài)

H (Chiều cao)

50

D100-0050

203

235

65

D100-0065

216

258

80

D100-0080

241

289

100

D100-0100

292

328

125

D100-0125

292

331

150

D100-0150

356

427

200

D100-0200

495

550

250

D100-0250

630

681

300

D100-0300

850

758

Hướng dẫn lắp đặt van phao:

Van được lắp đặt theo chiều gang hoặc thẳng đứng và được lắp đặt theo chiều mũi tên trên thân van tương ứng với chiều của dòng nước chảy. Việc lắp đặt cần vệ sinh sạch sẽ đường ống để tránh sĩ hàn trên đường ống làm kẹt lá van gây ra rách lá van phao.

Hướng dẫn điều chỉnh van phao:

Van cần được mở van khoá và van Nedle ở trên thân van để trợ lực cho hệ thống thuỷ lực đóng mở van và nước xả qua thân van.
