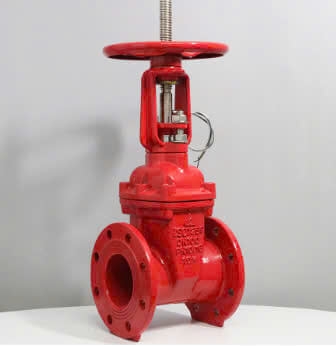

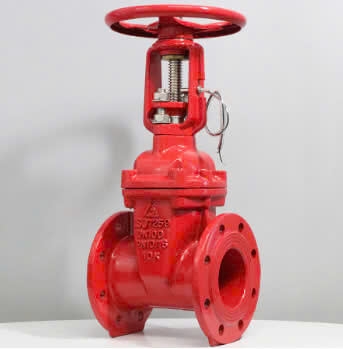

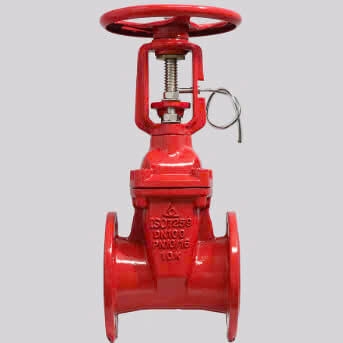

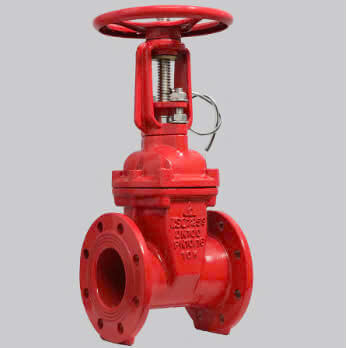

VAN CỔNG TÍN HIỆU SHINYI (DN50-DN300)

Van Cổng là loại van được dùng phổ biến trong các hệ thống đường ống công nghiệp, chủ yếu cho chất lỏng có dòng chảy thẳng. Loại van này không nên sử dụng để điều tiết dòng chảy, trừ khi chúng được thiết kế đặc biệt cho mục đích đó. Van cửa hoạt động đóng, mở bằng cách nâng hạ lá van ra khỏi đường đi của chất lỏng.

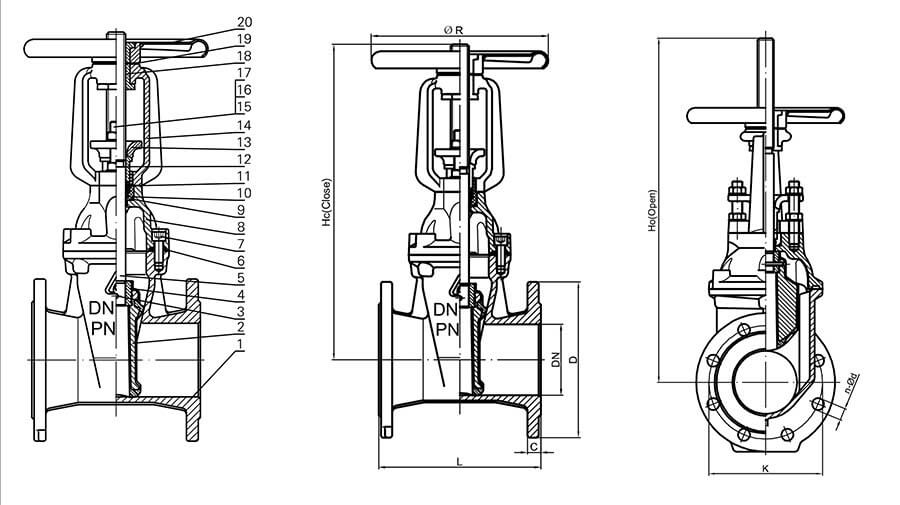

Cấu tạo và nguyên lý hoạt động của van cổng:
– Van kết nối với đường ống bằng mặt bích ở cả hai đầu, hoặc nối cùm đối với ống HDPE. Van và đường ống được nối với nhau bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để mối kết nối có được độ kín cao.

– Thân van được đúc từ Gang Cầu FCD450, phủ cả 2 mặt bằng sơn Epoxy với độ dầy >=300 μm.

– Trong nắp van ở phía trên có khoảng không để chứa lá van khi mở van, bên ngoài các lỗ bulông được làm chìm vào trong thân và đổ keo hoặc sáp nến ngăn cát bụi, nước và không khí ẩm làm kẹt và rỉ sét bulông.

– Lá van có hình nêm, làm bằng Gang Cầu, bên ngoài bọc 1 lớp cao su EPDM an toàn với nguồn nước sạch.

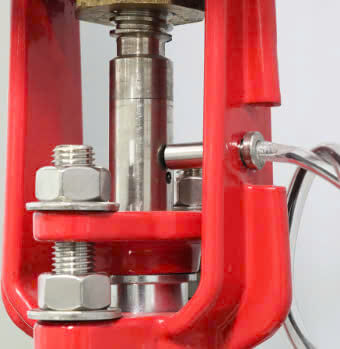

– Lá van được gắn cố định với 1 đầu của ty van bằng thanh chốt (pin), đầu phía trên của ty van được nối với tay quay bằng lỗ ren, phía trên nắp van vị trí ty van đi qua có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Khi vặn tay quay thì ty van sẽ chuyển động lên xuống để đóng hay mở van.

Ưu điểm của van cửa:
- Thiết kế hiện đại , dễ tháo lắp, dễ bảo trì
- Thân van được thiết kế chuẩn tránh bị kẹt
- Trong và ngoài van được phủ lớp Epoxy tránh sự ăn mòn từ bên ngoài môi trường
- Lá van được bọc cao su cao cấp đáp ứng các tiêu chuẩn an toàn cho nước uống.
