RƠ LE NHIỆT

Đăng bởi Home Center VN vào lúc 14/12/2019

Rơ le nhiệt bảo vệ động cơ, thiết bị điện nhờ sự co dãn các tiếp
điểm được tác động bởi nhiệt độ, nhờ đó khi có bất kỳ sự cố nào
như quá tải, kẹt động cơ, quá dòng dẫn đến tăng nhiệt độ trên
đường dây và thiết bị tải đều được ngắt khỏi điện lưới .

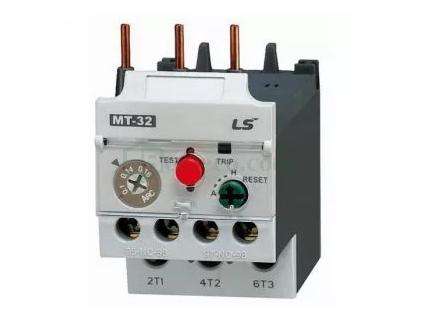

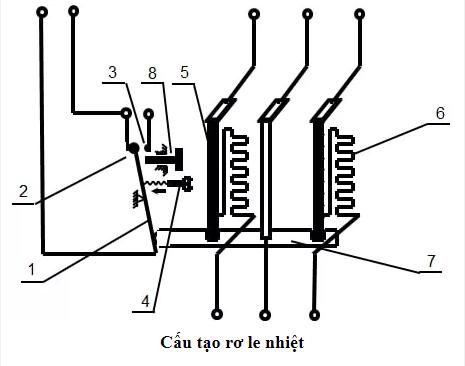

Cấu tạo rơ le nhiệt:
Cấu tạo bên trong của rơ le nhiệt gồm hai phần chính:
1. Phần mạch lực gồm hai thanh lưỡng kim
2. Phần mạch điều khiển
Tham khảo thêm:
Ứng dụng kết hợp giữa Contactor và Rơ le nhiệt trong điều
khiển và bảo vệ động cơ.
Hiểu cấu tạo, nguyên lý động cơ không đồng bộ khi lắp đặt Rơ
le nhiệt để bảo vệ.
Nguyên lý làm việc của rơ le nhiệt dựa vào định luật Jun len xơ. Khi
động cơ làm việc, chạy quá tải, dòng điện sẽ tăng lên đột ngột. Vì hai
thanh lưỡng kim khác nhau về chất cấu tạo nên chúng, có hệ số giãn
nở khác nhau, nên nó làm dịch chuyển thanh trượt từ trái qua phải.

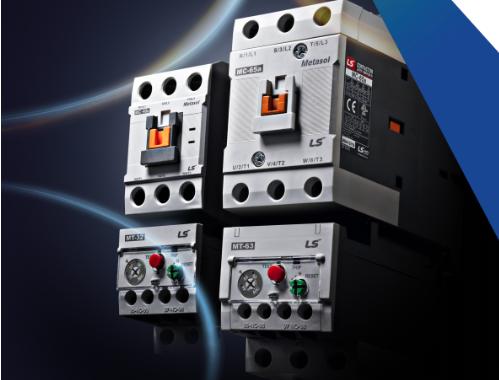

Thông số kỹ thuật Rơ le nhiệt LS tham khảo tại đây:
Chính vì thế, cặt tiếp điểm thường đóng sẽ mở ra, và cặp tiếp điểm
thường mở sẽ đóng lại, do lò xo (4) kéo trở lại. Lúc này mạc điều
khiển động cơ nối tiếp với tiếp điểm thường đóng, sẽ bị ngắt,
contactor sẽ nhả ra, động cơ ngừng hoạt động. Trong trường hợp này
động cơ bảo vệ quá tải

Các bạn có thể tham khảo thêm video để biết thêm thông tin chi tiết :

https://www.youtube.com/watch?v=tmEsE2vPmH4

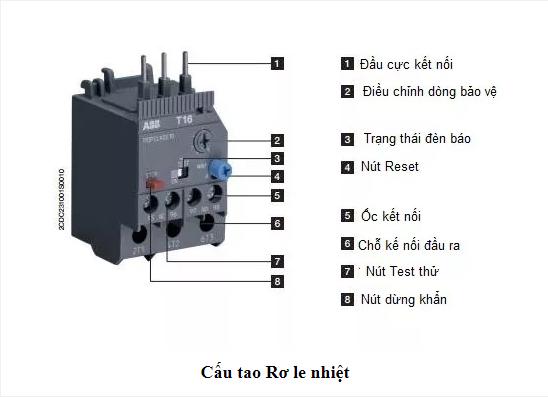

Hình dáng và các nút chức năng của Rơ le nhiệt

Trên đây là thiết bị Rơ le nhiệt thông dụng của hãng ABB.
1. Là đầu cực kết nối giữa rơ le và contactor
2. Núm xoay chỉnh dòng cẩn bảo vệ, Ví dụ ta tính toán dòng định
mức của động cơ là 10 Ampe thì điều chỉnh dòng cần bảo vệ là
10 A ( < 20% là ổn)
3. Trạng thái đèn báo.
4. Nút test thử. Khi kết nối thiết bị vào sơ đồ, để biết rơ le có hoạt
động bình thường , mọi chức năng có ok hết hay không, chúng
ta nhấn nút màu đỏ này để kiểm tra chất lượng của thiết bị
5. Các ốc kết nối
6. Chỗ kết nối đầu ra với tải là động cơ cần bảo vệ
Lưu ý là thiết bị này gồm hai tiếp điểm No và Nc. Trong quá trình lắp
đặt và thiết kế, kết nối sao cho phù hợp với thiết bị tải.
NC: Khi thiết bị xảy ra sự cố, tiếp điểm này sẽ ngắt, NC được mắc
nối tiếp với mạch điều khiển
NO: Trái ngược lại với trạng thái của tiếp điểm thường đóng, cái này
cúng ta thường kết nối với đèn hay còi báo động, khi có sự cố sảy ra.
Lựa chọn rơ le nhiệt theo thống số của contactor, như dòng điện và
điện áp cần bảo vệ. Các hãng cung cấp rơ le nhiệt phổ biến trên thị
trường hiện nay Ls, Omron, Abb. vv
