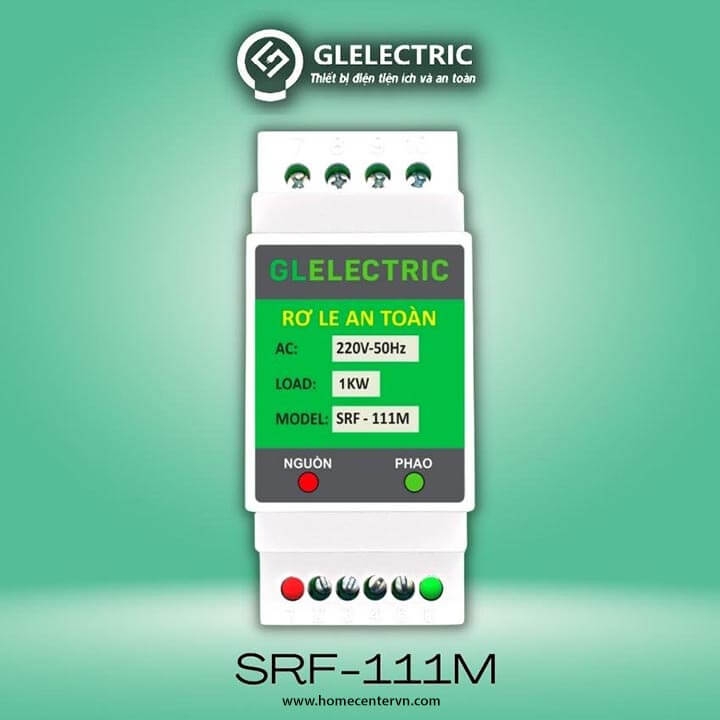

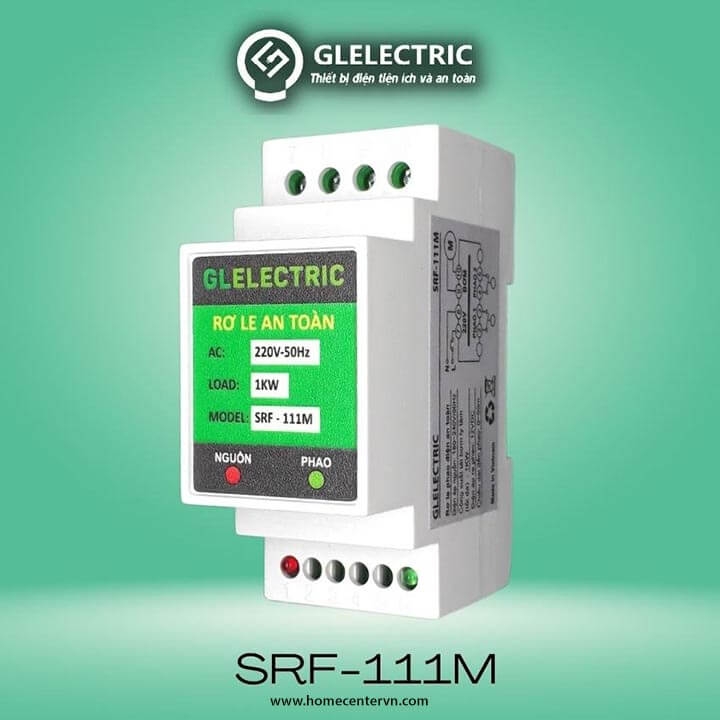

Rờ le an toàn cho phao điện SRF-111M - Công suất chịu tải 1000W

Rơ le an toàn cho phao điện:

   Như chúng ta đã biết việc đấu điện phao bể nước dùng trực tiếp nguồn 220V qua công tắc phao là rất nguy hiểm và đã có những tai nạn chết người do phao điện bể nước gây ra.

  Trong nhiều trường hợp kể cả sử dụng công tắc điện phao nước loại tốt và đấu dây mát lên phao thì thực tế dây điện đi từ máy bơm lên bể nước vẫn phải chịu điều kiện thời tiết khắc nghiệt gây lão hóa, bị chuột cắn phá ...hoặc các nguyên nhân khác gây nguy cơ gây rò điện ra bể nước hay chân bồn nước.

  Do vậy sử dụng sản phẩm RƠ LE AN TOÀN là 1 giải pháp hữu hiệu cho việc thi công lắp đặt đường điện điều khiển máy bơm nước một cách an toàn và tiện lợi. Sản phẩm không chỉ phù hợp với công trình xây dựng mới mà còn có thể dùng để cải tạo những trường hợp đã có sẵn nhưng lắp đặt điện 220V trực tiếp và không an toàn.

Thông số thiết bị :

- Điện áp nguồn vào: 180V - 230V-AC; 50/60 Hz

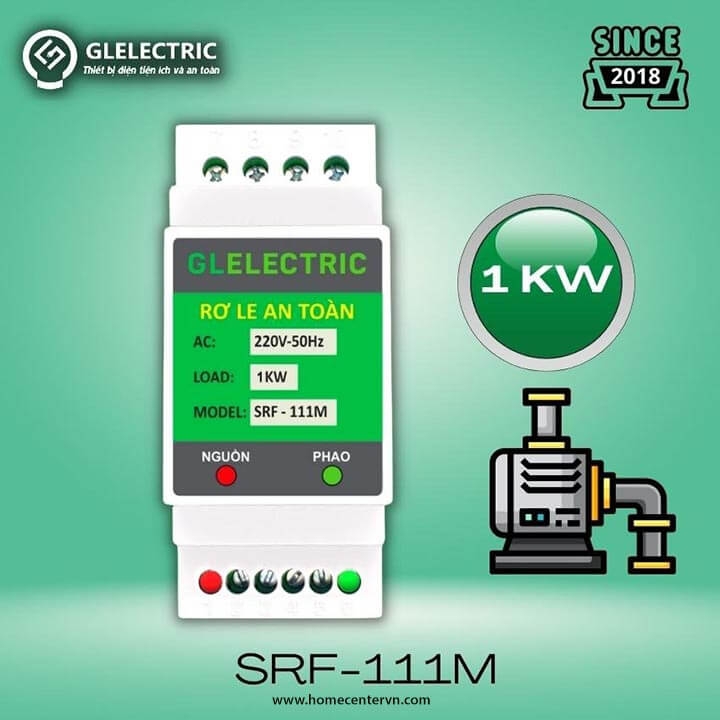

- Công suất tải tối đa: 16A (tải thuần trở)/ 1000W (tải động cơ)

- Model: SRF -111M

- Nhiệt độ hoạt động: 0-70 độ C

- Độ ẩm tối đa cho phép: 95%

- Điện áp ra phao điện: 9V-DC

- Kích thước DxRxC: 90x38x60 mm

- Kiểu hoạt động: liên tục

- Xuất xứ: GLElectric Việt Nam.

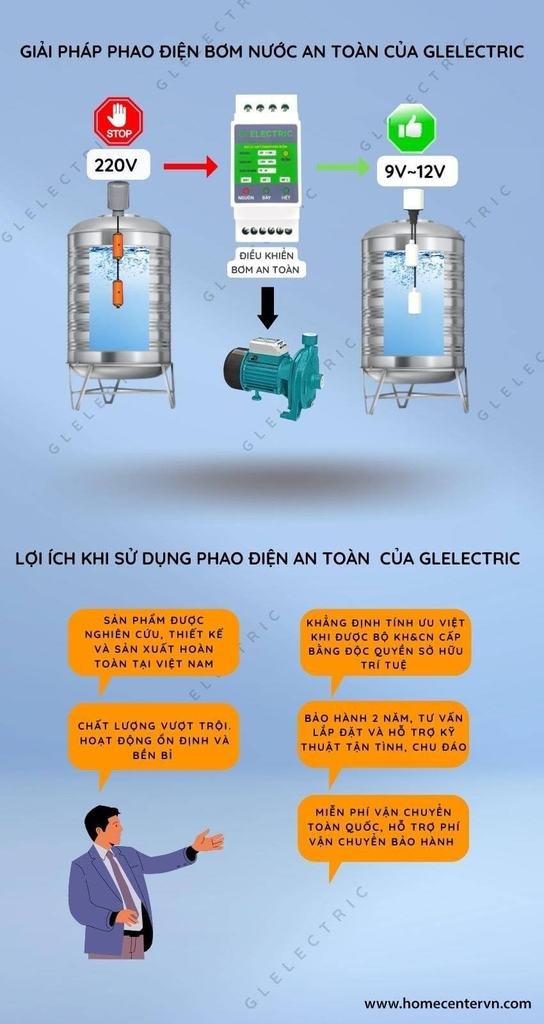

Tính năng: Thiết bị biến phao thường thành phao điện tử cho máy bơm nước bơm nước gia đình, nhằm khắc phục các vấn đề về an toàn điện đối với việc chỉ sử dụng công tắc phao điện thông thường.

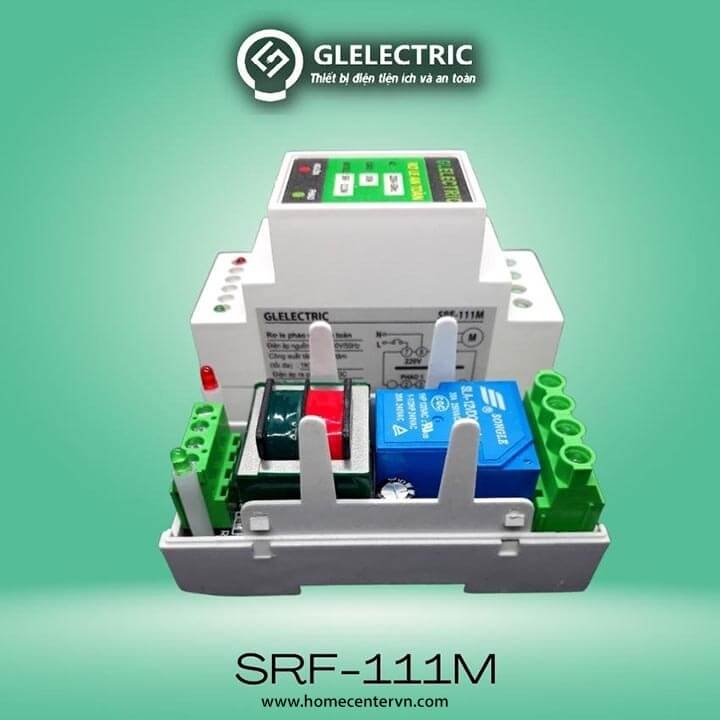

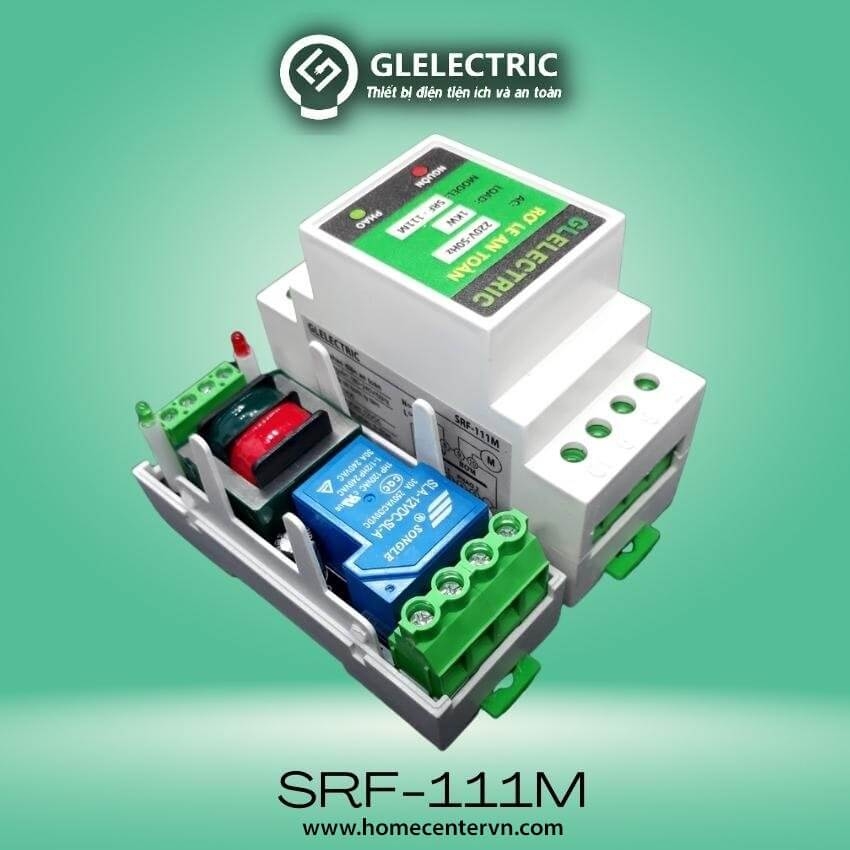

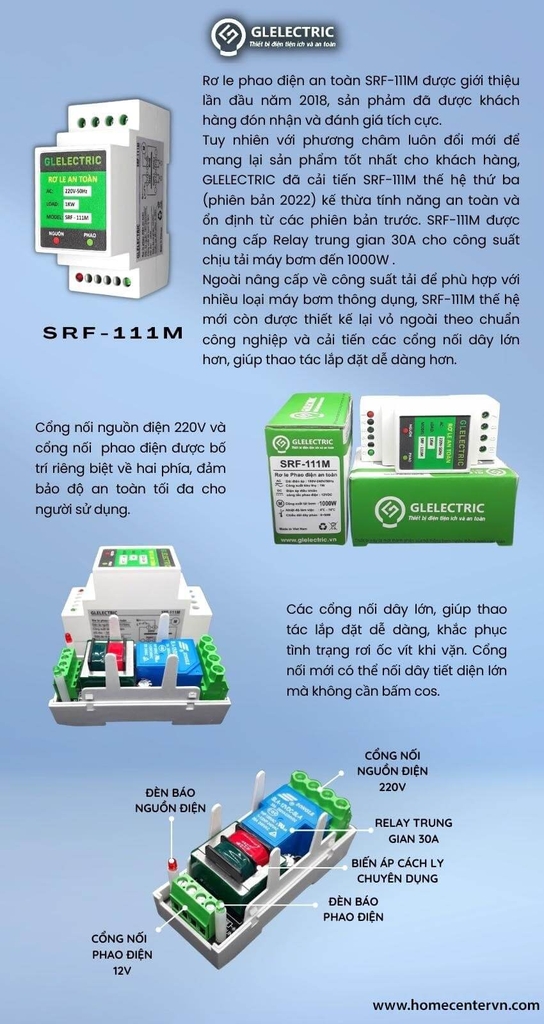

Thiết bị bao gồm bộ đổi điện an toàn từ 220VAC sang 9VDC thông qua rơ le để điều khiển máy bơm, đảm bảo tuyệt đối an toàn, tránh được những sự cố tai nạn điện nguy hiểm chết người do đấu điện 220V trực tiếp vào công tắc phao. Ngoài ra thiết bị còn có đèn chỉ thị trạng thái của các tiếp điểm phao điện được kết nối vào giúp người sử dụng dễ dàng quan sát mức trong bể nước và xử lý hỏng hóc của phao điện máy bơm.

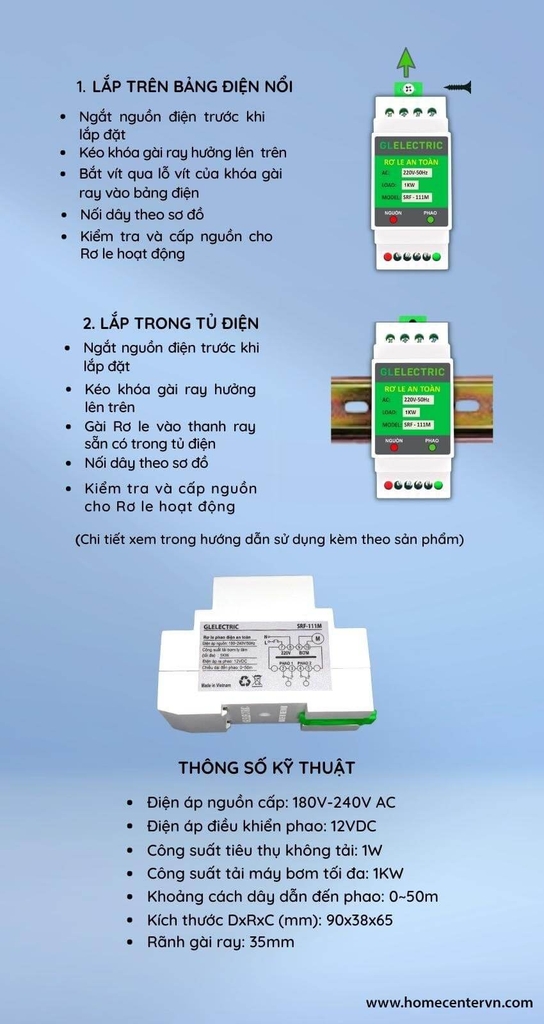

Thiết bị nhỏ gọn, lắp đặt và sử dụng thiết bị cực kỳ đơn giản, chỉ cần đấu nối theo sơ đồ in trên thân thiết bị và có thể lắp đặt vừa trong tủ điện gia đình.

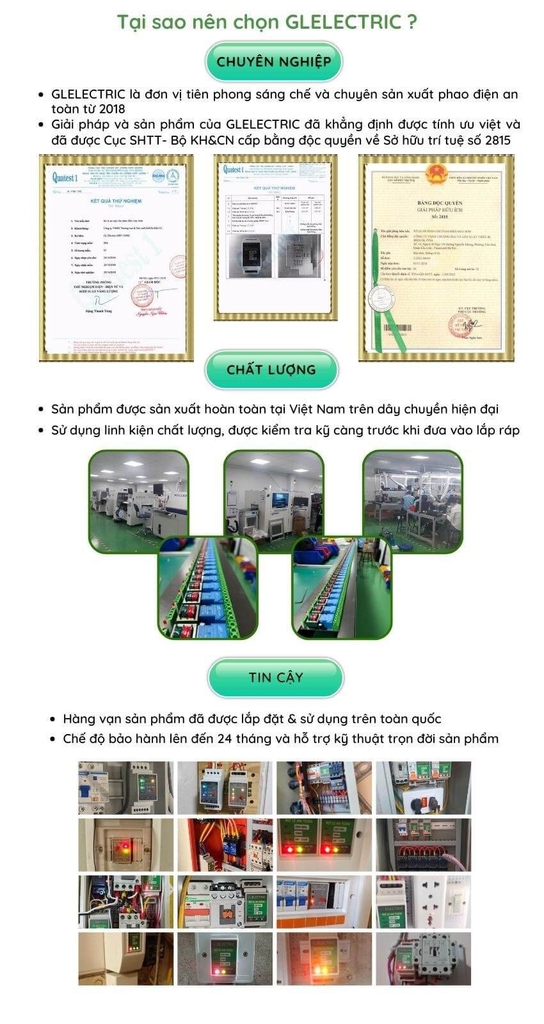

Thiết bị đã được kiểm tra các tiêu chuẩn kỹ thuật an toàn bởi Tổng cục Đo lường chất lượng Việt Nam.

Hoạt động: Khi đấu nguồn -> Đèn NGUỒN sáng đỏ, nếu bể nước ngầm có nước thì tiếp điểm B1 B2 đóng -> đèn PHAO 2 sáng. Lúc này nếu bể trên mái hết nước -> tiếp điểm A1 A2 đóng -> Đèn PHAO 1 sáng -> Rơ le đóng và máy bơm hoạt động đến khi đầy thì dừng và đèn PHAO 1 tắt. Hoặc trường hợp khác khi  máy bơm đang chạy mà bể ngầm hết nước thì đèn PHAO 2 tắt và bơm sẽ dừng.

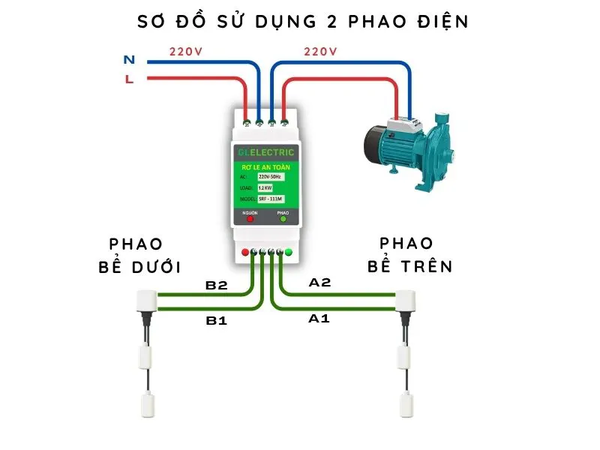

Đấu nối:

- Điện nguồn 220V vào chân 7,8 của Rơ le (Chú ý đấu đúng dây L vào chân 7 và dây N vào chân 8 để đảm bảo ngắt điện an toàn.

- LOAD (BƠM): Chân 9, 10 nối vào máy bơm.

- FLOAT1 (PHAO 1): Chân 5, 6 đấu vào tiếp điểm A1 A2 của phao bể nước trên mái

- FLOAT2 (PHAO 2): Chân 1, 2 đấu vào tiếp điểm B1 B2 của phao bể nước ngầm, tham khảo thêm cách đấu phao chống cạn và cách đấu 2 phao điện máy bơm.

Lưu ý:

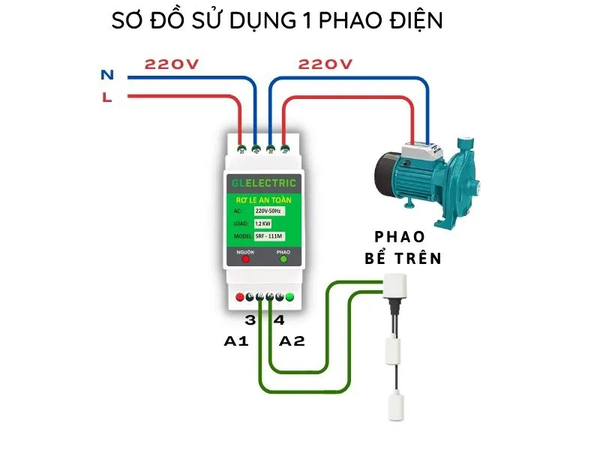

- Nếu chỉ sử dụng 1 phao điện bể trên mái thì đấu tắt chân 1 và chân 2 của thiết bị (bỏ qua Phao 2).

- Nếu chỉ sử dụng 1 phao điện ở bể ngầm thì đấu tắt chân 5 và chân 6 của thiết bị (bỏ qua Phao 1).

- Nếu nhu cầu sử dụng là máy bơm công suất lớn hơn định mức của Rơ le hoặc máy bơm 3 pha thì cần đấu thêm contactor để điều khiển. Khi đó đầu ra của Rơ le an toàn sẽ điều khiển cuộn hút của contactor thay vì điều khiển trực tiếp máy bơm
