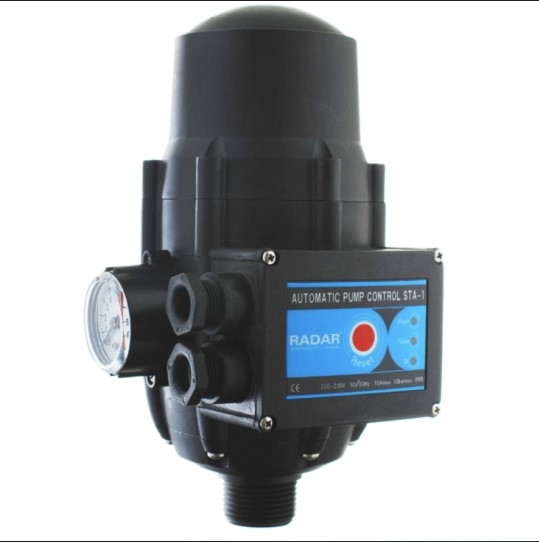

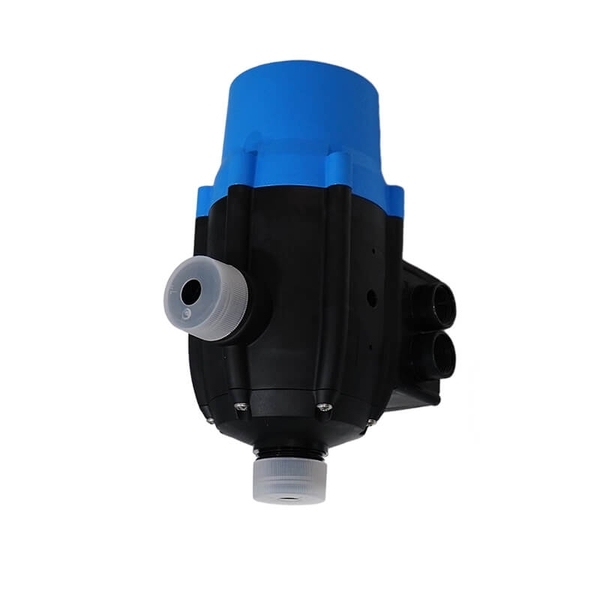

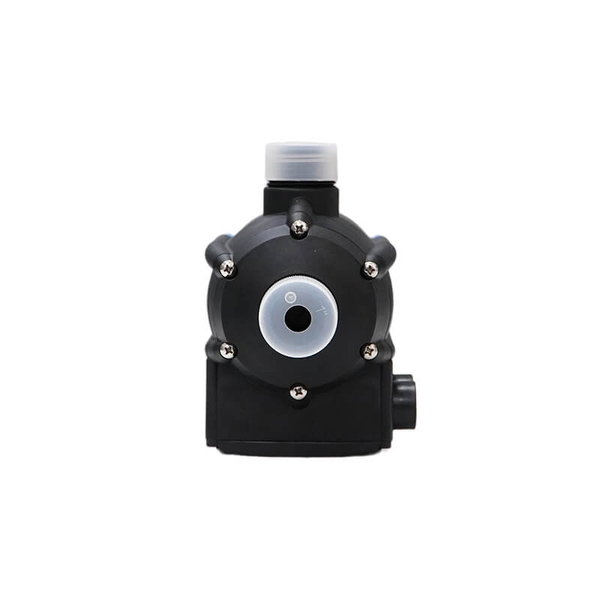

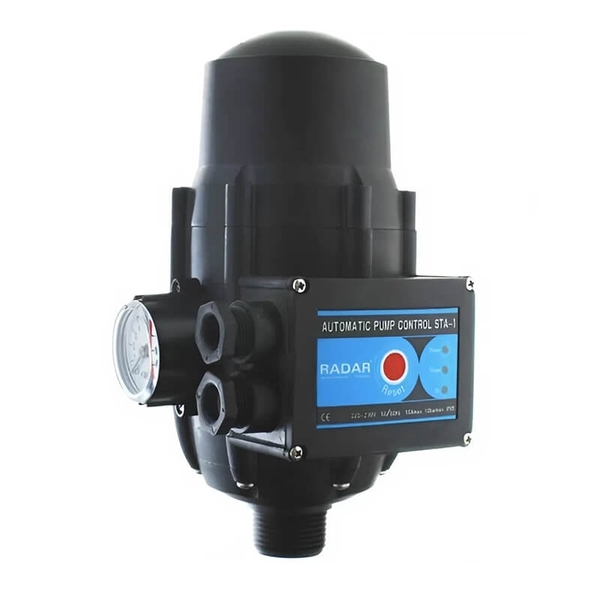

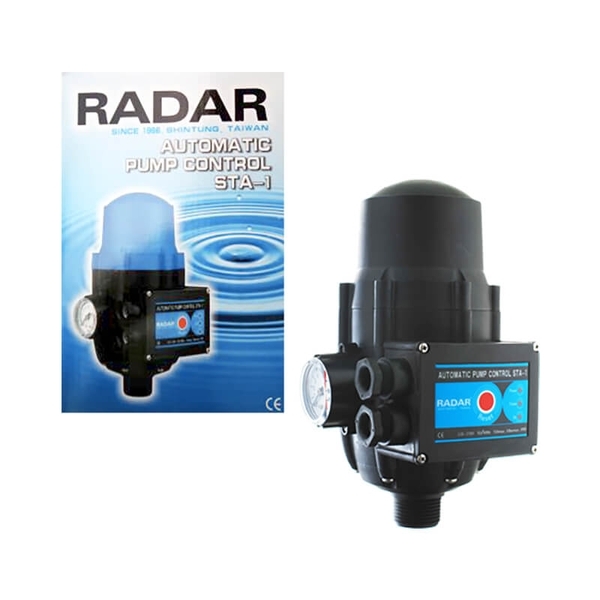

PHAO ĐIỆN CHỐNG CẠN và điều áp STA-1 RADAR

PHAO ĐIỆN CHỐNG CẠN STA-1 RADAR:

STA-1 là một phao điện chống cạn/điều khiển bơm tự động dùng trong hệ thống cấp nước gia đình hoặc công nghiệp nhỏ. Chức năng chính là:

- Tự động bật máy bơm khi nhu cầu sử dụng nước tăng (áp suất nước giảm).

- Tự động ngắt máy bơm khi không còn nước hoặc không còn dòng chảy, nhằm bảo vệ bơm khỏi chạy khô/hỏng.

Nói cách khác, nó là thiết bị điều khiển điện tử cho máy bơm, biến cái máy bơm bình thường thành máy bơm tăng áp có thêm chức năng chống cạn khi không có nước.

THÔNG SỐ KỸ THUẬT

Điện áp làm việc: 220–240V AC

Tần số: 50/60 Hz

Dòng điện tối đa: 10A

Áp suất khởi động: 1.5 – 3 bar

Áp suất làm việc tối đa: 10 bar

Nhiệt độ môi trường tối đa: 60°C

Cấp bảo vệ: IP54

NGUYÊN LÝ HOẠT ĐỘNG (OPERATION)

- Bộ điều khiển điện tử sẽ tự động khởi động và dừng máy bơm khi mở hoặc đóng vòi nước.

- Thiết bị giúp duy trì áp suất và lưu lượng nước ổn định trong suốt quá trình sử dụng.

- Máy bơm sẽ hoạt động miễn là có ít nhất một vòi nước đang mở trong hệ thống.

ĐẶC ĐIỂM CẤU TẠO (CONSTRUCTION CHARACTERISTICS)

• Đầu ra (outlet) có van một chiều (tránh tụt áp, chống va đập nước).

• Có hệ thống bảo vệ chống chạy khô (khi không có nước).

• Có nút khởi động lại bằng tay (RESET).

• Đèn LED báo trạng thái:

  • POWER (nguồn)

  • PUMP WORKING (bơm đang chạy)

  • FAILURE (lỗi)

LẮP ĐỒNG HỒ ÁP SUẤT (INSTALLATION OF THE PRESSURE GAUGE – Fig.1)

• Đồng hồ áp suất được lắp bằng 2 vít cố định và 1 nắp vít.

• Lắp bằng vòng đệm O-ring, không cần băng tan.

• Có thể lắp đồng hồ ở bên trái hoặc bên phải thiết bị.

KẾT NỐI THỦY LỰC (HYDRAULIC CONNECTION – Fig.2)

• Bắt buộc phải mồi nước cho máy bơm trước khi vận hành.

• Thiết bị phải được lắp theo phương thẳng đứng.

• Cổng vào (IN): ren 1 inch

• Cổng ra (OUT): ren 1 inch

• Khuyến nghị lắp thêm:

  • Khớp nối mềm (giảm rung)

  • Van bi để dễ bảo trì

ÁP SUẤT & CHIỀU CAO HÚT

• Cột nước giữa máy bơm và điểm cao nhất không vượt quá 15 m.

• Áp suất nước đầu vào tối thiểu: 2.5 bar.

• Nếu áp suất quá thấp, thiết bị sẽ không cho phép bơm chạy.

ĐẤU ĐIỆN (ELECTRIC CONNECTION – Fig.3 & Fig.4)

• Điện áp: 220–240V AC

• Ngắt điện hoàn toàn trước khi đấu dây.

• Nếu động cơ bơm có công suất lớn, cần dùng khởi động từ (contactor).

• Đấu dây đúng theo sơ đồ, tránh nhầm L – N – tiếp đất.

KHỞI ĐỘNG (STARTING)

1. Đảm bảo máy bơm đã được mồi nước đầy đủ.

2. Mở vòi nước hoàn toàn.

3. Cấp điện cho thiết bị → đèn POWER sáng.

4. Bơm tự động chạy → đèn PUMP WORKING sáng.

5. Sau khoảng 8–9 giây, nếu không có nước → bơm dừng, đèn FAILURE sáng.

6. Nhấn RESET sau khi đã khắc phục nguyên nhân.

CÁC LỖI CÓ THỂ GẶP (POSSIBLE FAULTS)

a) Bơm không dừng

• Có rò rỉ nước trong hệ thống

• Vòi nước chưa đóng kín

b) Bơm không chạy

• Lưu lượng < 1.2 lít/phút

• Thiếu nước đầu vào

• Đường ống hút bị nghẹt

• Đấu dây sai hoặc mạch điện lỗi

c) Đèn FAILURE sáng

• Máy bơm chưa được mồi nước

• Áp suất hút thấp

• Có khí trong đường ống

• Hệ thống bảo vệ đã kích hoạt

➡️ Sau khi xử lý xong, nhấn RESET để chạy lại.

BẢNG THAM KHẢO ÁP SUẤT

GHI CHÚ CUỐI

• Thiết bị chỉ điều chỉnh áp suất khởi động,

• Áp suất làm việc phụ thuộc vào máy bơm đang sử dụng.

• Nếu lắp sai, có thể gây giảm áp hoặc kích hoạt bảo vệ liên tục.
