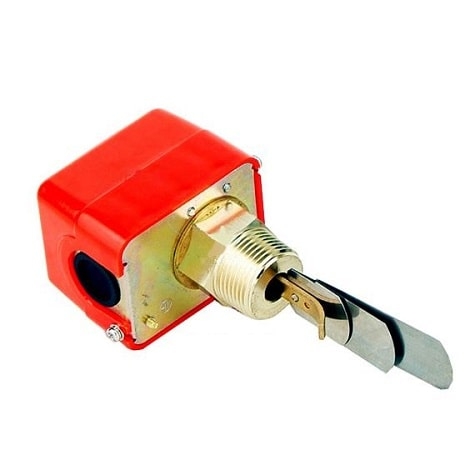

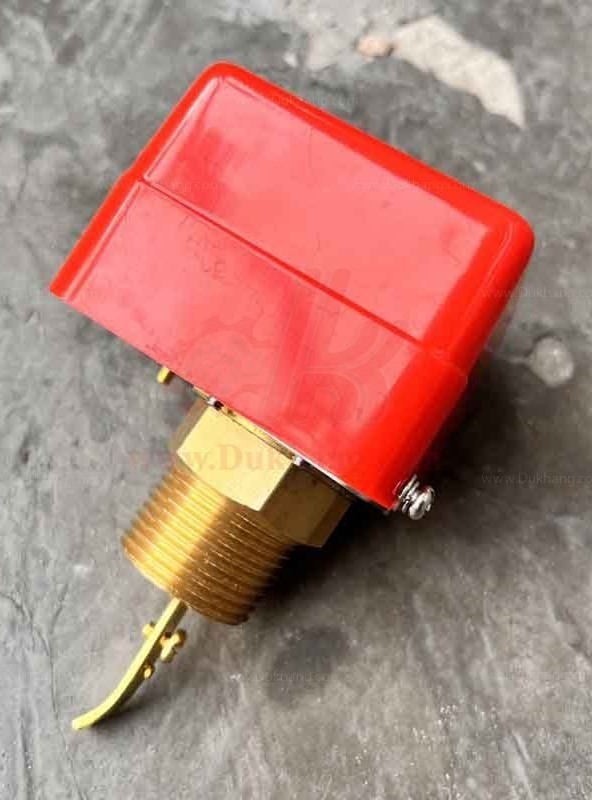

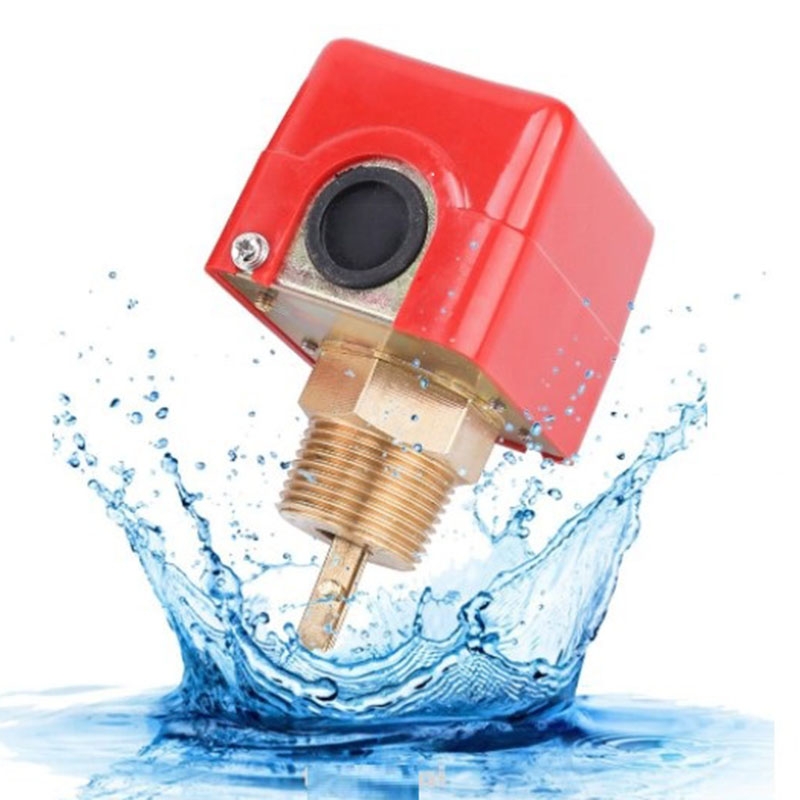

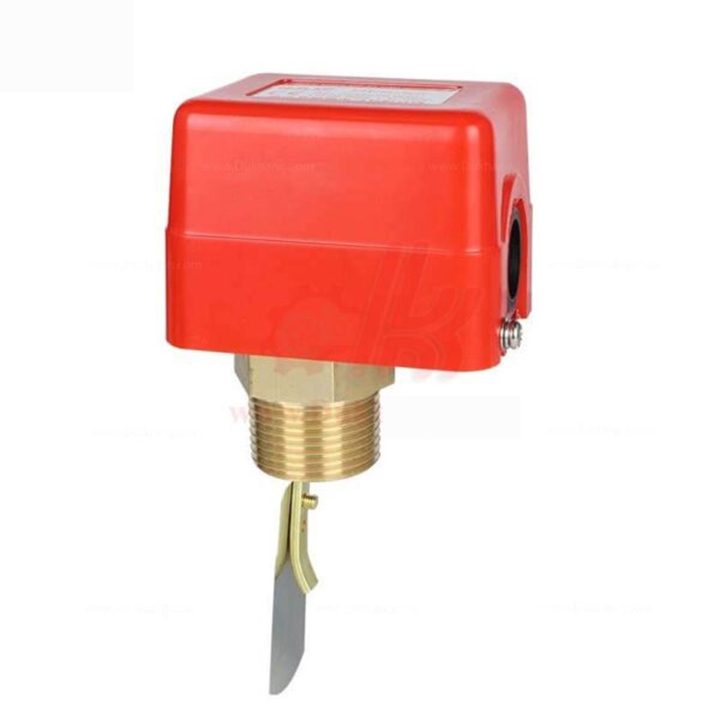

Công tắc dòng chảy HFS20 - HFS25

Thông tin sản phẩm

Công tắc dòng chảy HFS-25 là một thiết bị cảm biến dùng để phát hiện sự lưu thông của chất lỏng trong đường ống, từ đó gửi tín hiệu điện (đóng/ngắt tiếp điểm) để bảo vệ các thiết bị như máy bơm, hệ thống làm mát hoặc báo cháy...

• Tên sản phẩm : Công tắc dòng chảy

• Cỡ ren: 27mm, 34mm

• Dạng tác động : Dòng chảy tiếp điểm điện

• Công tắc máy bơm sử dụng đóng mở cho chất : Nước , dầu , hoá chất

• Tác động làm việc : Phao nổi mực nước thay đổi tác động No NC

• Chức năng : Báo dòng nước lưu thông

• Điện áp - Ampe tối đa công tắc cảm biến dòng chảy:

           - 125 VAC/250 VAC - 15A​​​​​​​

           - 125 VDC/250VDC - 0.5A/0.25A

• Áp suất hoạt động công tắc máy bơm chịu được : 0 – 10 kg/cm2 (10 bar)

• Nhiệt độ hoạt động : 1 tới 100 độ c

• Kết nối công tắc máy bơm : Ren ngoài

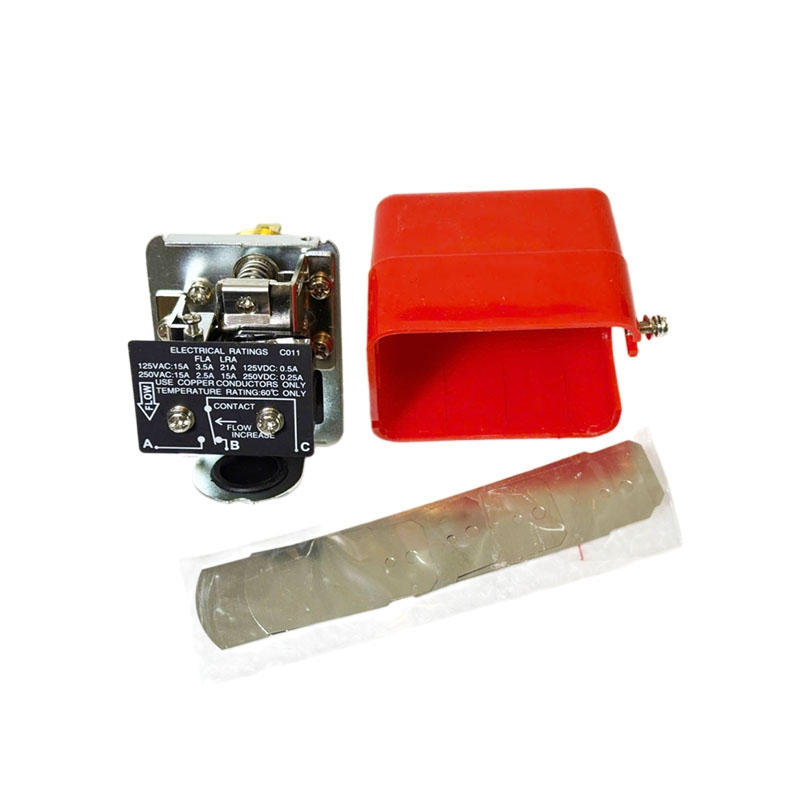

Cấu Tạo Công Tắc Dòng Chảy Gồm 4 Bộ Phận Chính :

• Bộ phận 1 : Nắp nhựa đỏ

• Bộ phận 2 : Lá

• Bộ phận 3 : Thân đồng

• Bộ phận 4 : công tắc điện

Nguyên lý hoạt động và Ứng dụng

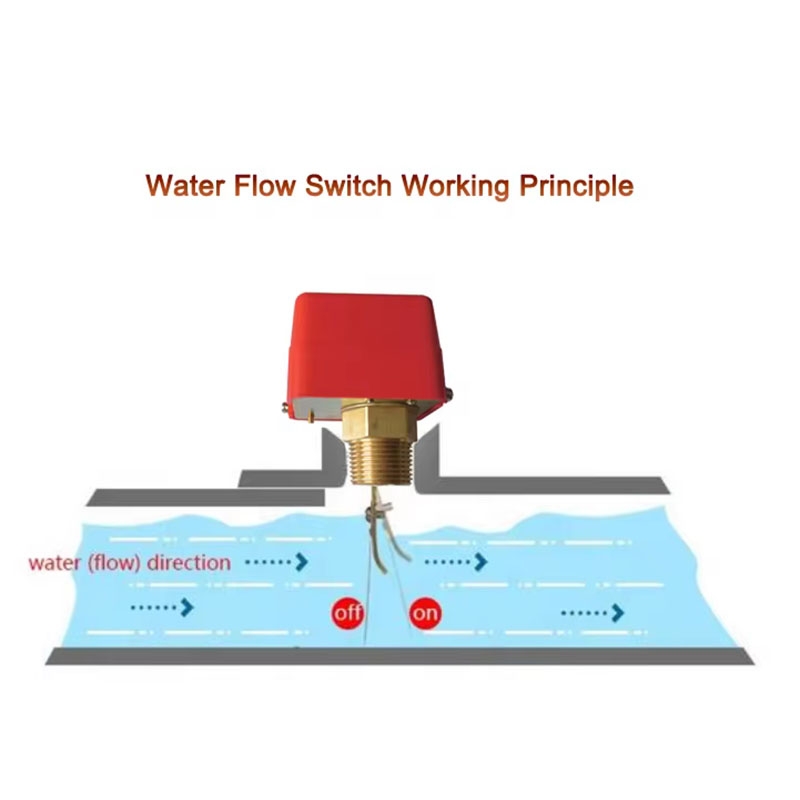

• Nguyên lý: Khi có dòng chảy tác động vào lá chắn bên trong ống, lá chắn sẽ bị đẩy đi và kích hoạt một công tắc vi mô (microswitch) bên trong thân thiết bị để đóng hoặc ngắt mạch điện.

• Ứng dụng:

  • Bảo vệ máy bơm nước không bị cháy khi không có nước chạy qua ống.

  • Sử dụng trong hệ thống điều hòa Chiller, hệ thống báo cháy, hoặc hệ thống tưới tiêu tự động.

3. Lưu ý khi lắp đặt

• Vị trí: Nên lắp đặt ở đoạn ống thẳng, cách xa co ống, van hoặc các thiết bị gây nhiễu dòng chảy ít nhất 5 lần đường kính ống.

• Hướng lắp: Mũi tên trên thân công tắc phải trùng với hướng đi của dòng chảy trong ống.

• Lá chắn: Chọn lá chắn có độ dài phù hợp để không bị chạm vào đáy ống nhưng vẫn đảm bảo hứng đủ lực đẩy của nước

​​​​​​​​​​​​​​
