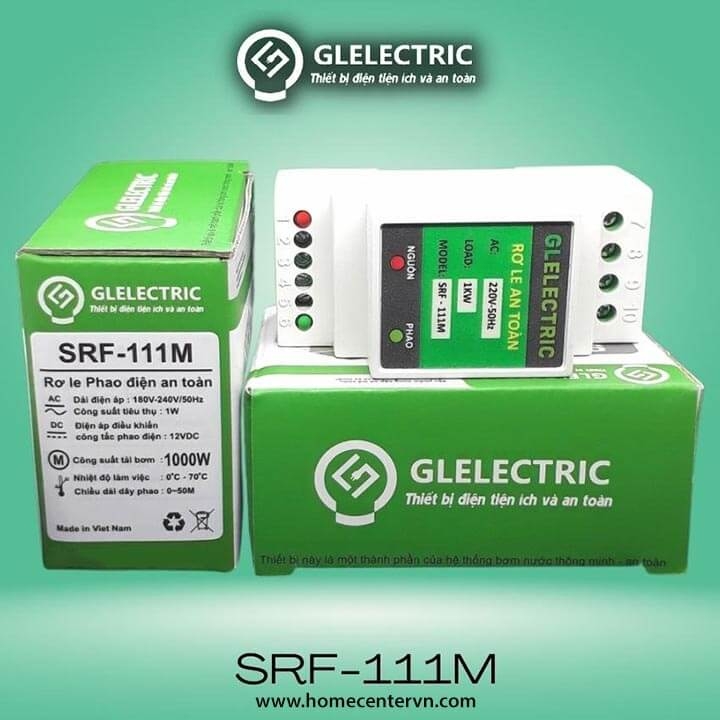

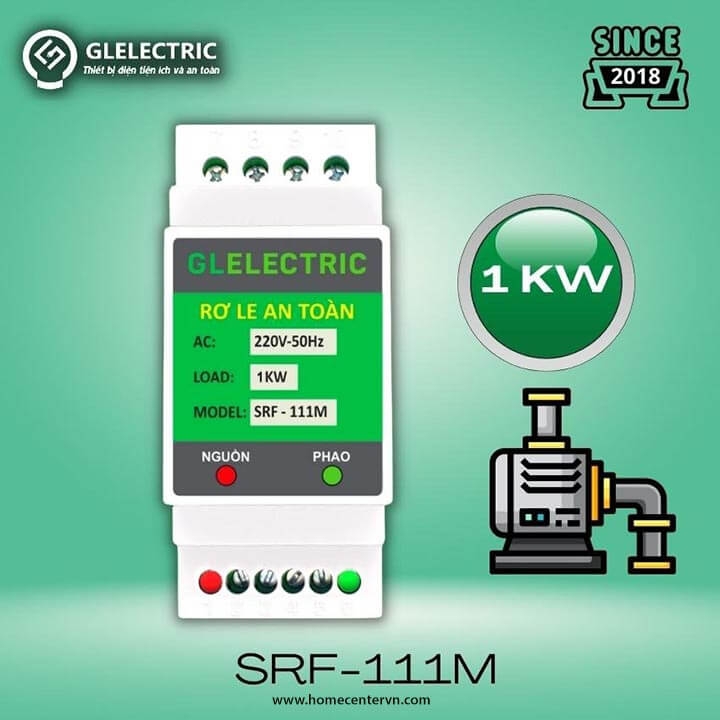

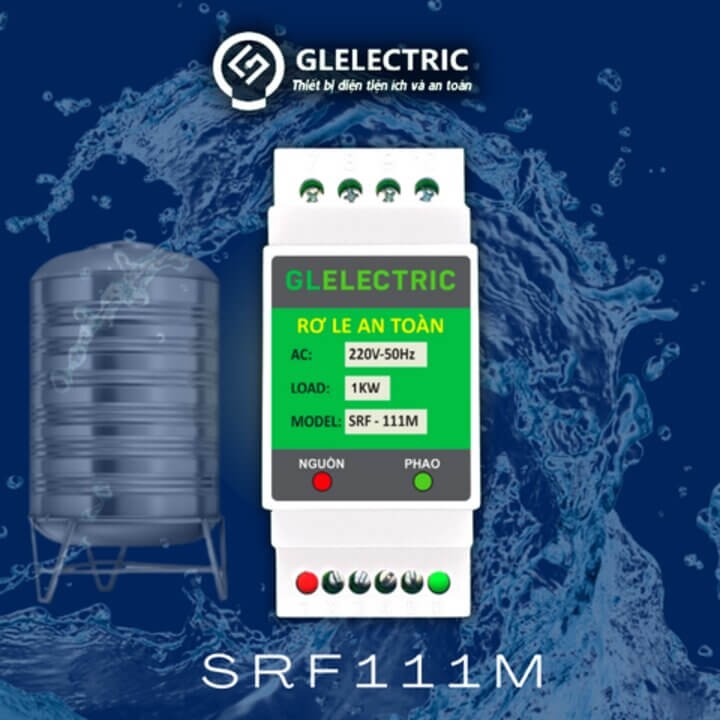

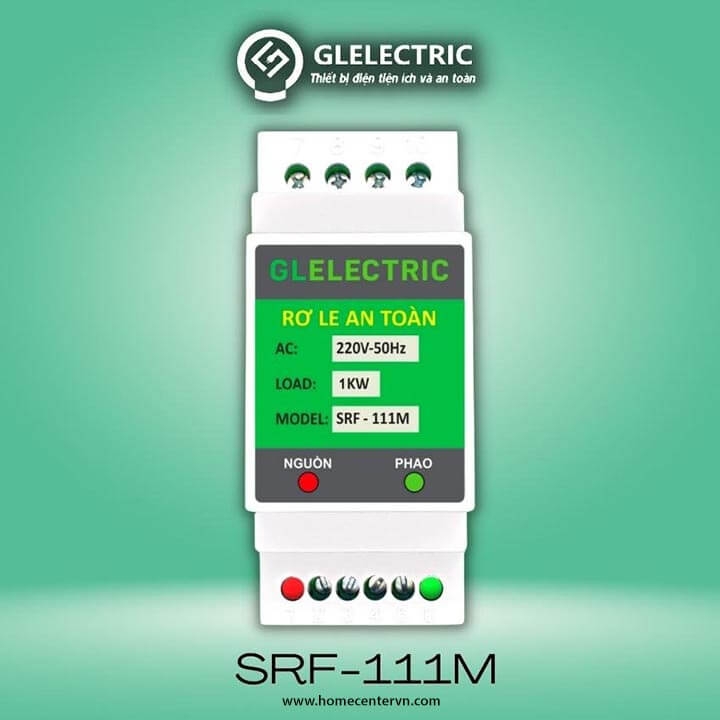

Combo Rờ le an toàn SRF-111M + phao điện tử GL2A + Khởi động từ

889.000₫ Giá thị trường: 1.112.000₫ Tiết kiệm: 223.000₫
Phân loại KĐT

GIỚI THIỆU:

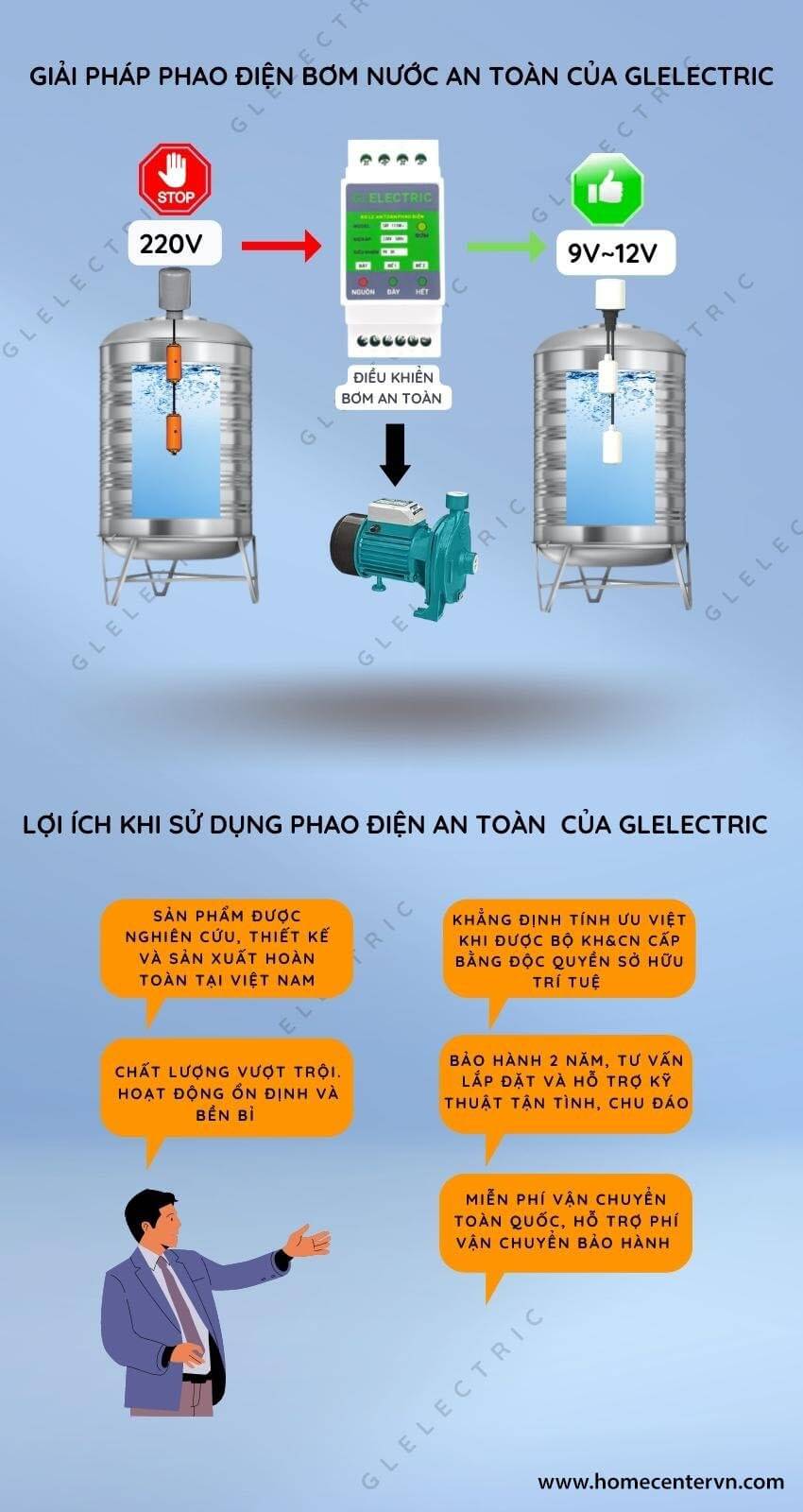

  Rơ le an toàn cho phao điện GLELECTRIC là thiết bị điều khiển bơm nước qua rơ le trung gian đấu nối đến công tắc phao bằng tín hiệu 9V, đảm bảo an toàn cho người sử dụng.
  Với các ưu việt so với phương pháp đấu nối điện 220V trực tiếp vào phao điện ở bể nước, Rơ le an toàn còn có thể báo mức nước trong bể chứa thông qua đèn chỉ thị trạng thái các phao điện.



  Trong nhiều trường hợp kể cả sử dụng công tắc điện phao nước loại tốt và đấu dây mát lên phao thì thực tế dây điện đi từ máy bơm lên bể nước vẫn phải chịu điều kiện thời tiết khắc nghiệt gây lão hóa, bị chuột cắn phá hoại... hoặc các nguyên nhân khác dẫn đến nguy cơ gây rò điện ra bể nước.
  Một số ý kiến cho rằng đấu dây trung tính (dây mát) lên phao điện sẽ an toàn, nhưng thực nghiệm sau đây cho thấy hoàn toàn không phải như vậy, video sau sẽ chứng minh điều này không đúng





Sản phẩm Rơ le an toàn cho phao điện đã giải quyết  triệt để vấn đề này và mang lại những lợi ích như:

1 -  Loại trừ nguy cơ rò điện, điện giật, chập điện gây cháy nổ do sử dụng dây dẫn trực tiếp nguồn 220V lên phao điện.
2 -  Tăng tuổi thọ cho phao điện do phao điện không phải trực tiếp chịu tải đóng cắt nguồn điện 220V đến máy bơm.
3 -  Giảm tải cho hệ thống dây dẫn đến phao điện. Chỉ cần sử dụng dây dẫn tiết diện nhỏ làm dây dẫn tín hiệu từ phao điện báo về Rơ le an toàn, do đó có thể cải tạo những trường hợp dây dẫn lên phao không đảm bảo chịu tải để tiết kiệm thời gian, chi phí thi công.
4 - Dễ dàng quan sát trạng thái các phao điện bằng đèn báo, qua đó có thể biết được mức nước trong bể chứa đầy hay hết, rất tiện lợi trong việc sử dụng hay sửa chữa hệ thống.

HOẠT ĐỘNG:

Khi cấp nguồn 220V cho Rơ le an toàn -> Đèn NGUỒN (mầu đỏ) sáng, nếu bể nước ngầm có nước thì tiếp điểm B1 B2 đóng . Lúc này nếu bể trên hết nước -> tiếp điểm A1 A2 đóng -> Đèn PHAO (mầu xanh) sáng -> Rơ le cấp nguồn cho máy bơm hoạt động đến khi đầy bể thì dừng.

Nếu đang bơm mà bể ngầm hết nước, lúc này tiếp điểm B1B2 của công tắc phao (lắp ở bể ngầm) hở mạch -> Đèn PHAO tắt -> Rơ le sẽ ngắt điện cấp cho máy bơm nước. Bơm sẽ dừng đến khi bể ngầm đủ nước và Phao bể ngầm nổi lên -> đóng mạch tiếp điểm B1 B2 -> Bơm sẽ hoạt động trở lại.


Các sơ đồ ứng dụng Rơ le an toàn cho phao điện:

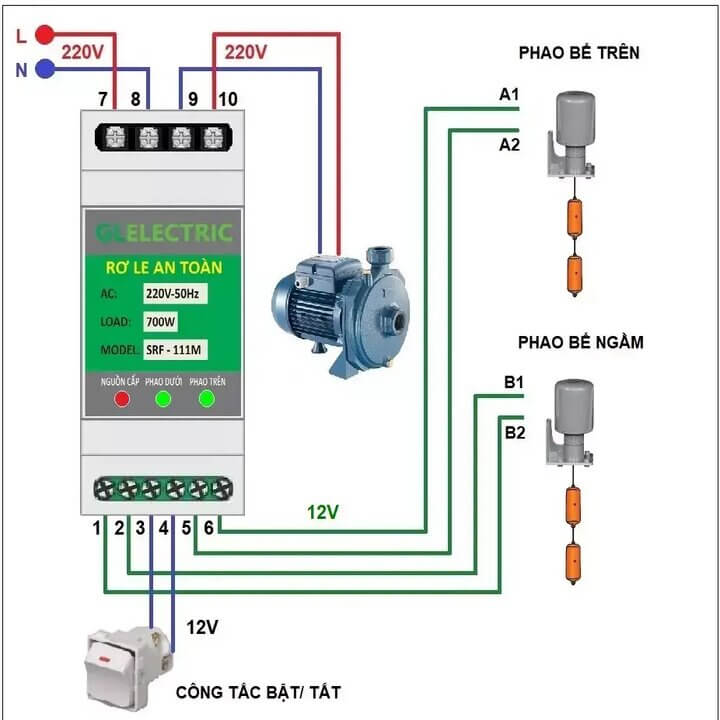

Sơ đồ dùng 2 phao điện chống cạn và chống tràn:

Lưu ý:
- Nếu chỉ sử dụng 1 phao điện bể trên mái thì đấu tắt chân 1 và chân 2 của thiết bị (bỏ qua Phao dưới).

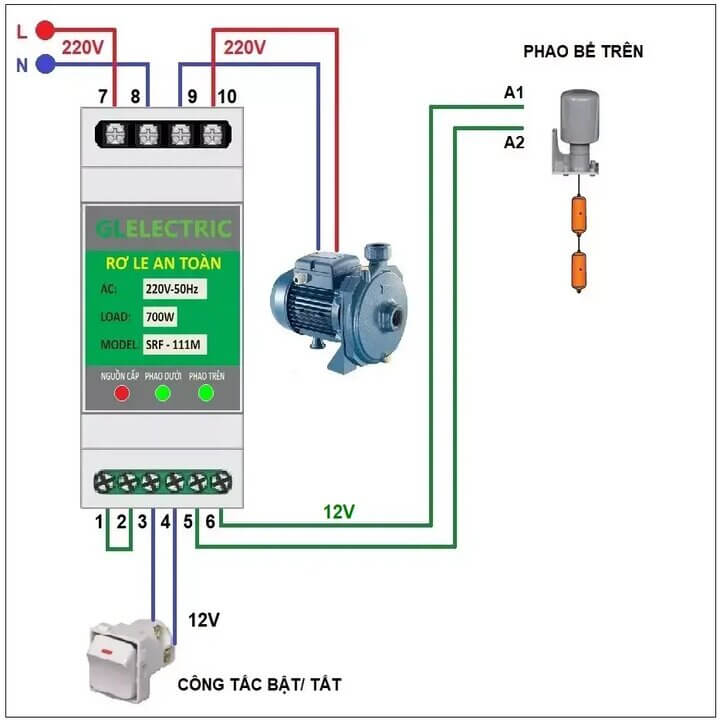

Sơ đồ đấu nối 1 phao bể trên

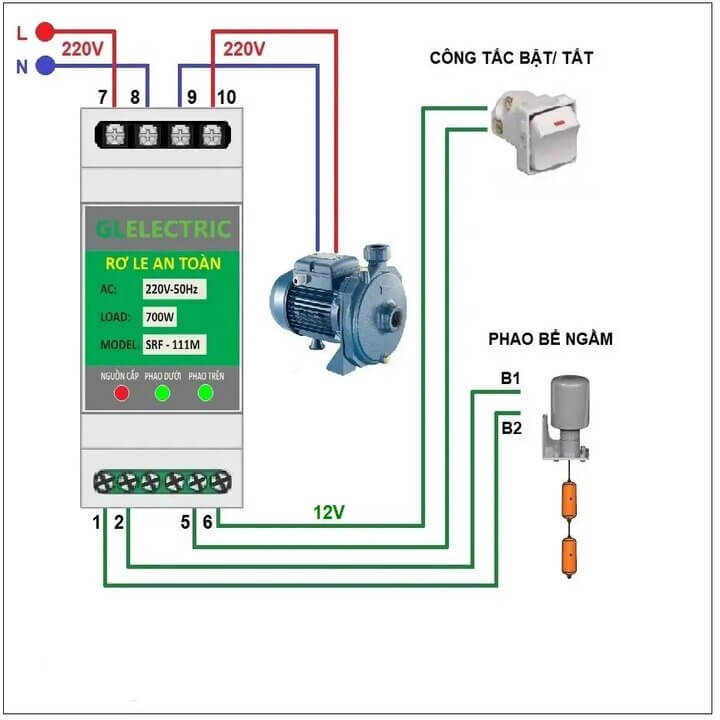

- Nếu chỉ sử dụng 1 phao điện ở bể ngầm thì đấu tắt chân 5 và chân 6 của thiết bị (bỏ qua Phao 1).

- Nếu nhu cầu sử dụng là máy bơm công suất lớn hơn định mức của Rơ le hoặc máy bơm 3 pha thì cần đấu thêm contactor để điều khiển. Khi đó đầu ra của Rơ le an toàn sẽ điều khiển cuộn hút của contactor thay vì điều khiển trực tiếp máy bơm.

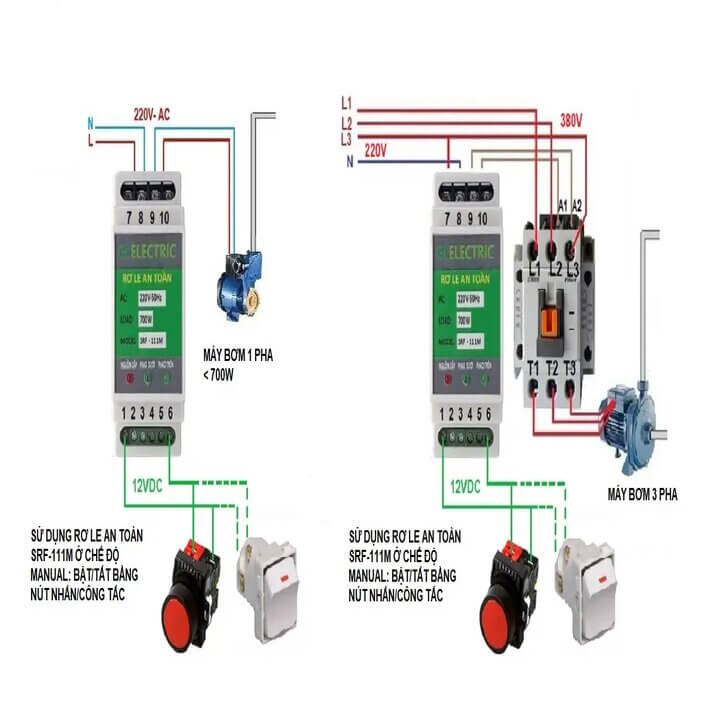

Sơ đồ đấu dây cho bơm công suất lớn 1 pha:

Sơ đồ đấu dây cho bơm công suất lớn 3 pha:

Xem chi tiết cách đấu phao điện cho máy bơm công suất lớn ở đây
Một số phiên bản sản xuất năm 2018-20019 có thể được đấu công tắc bật chủ động ở chân 1 và 6
