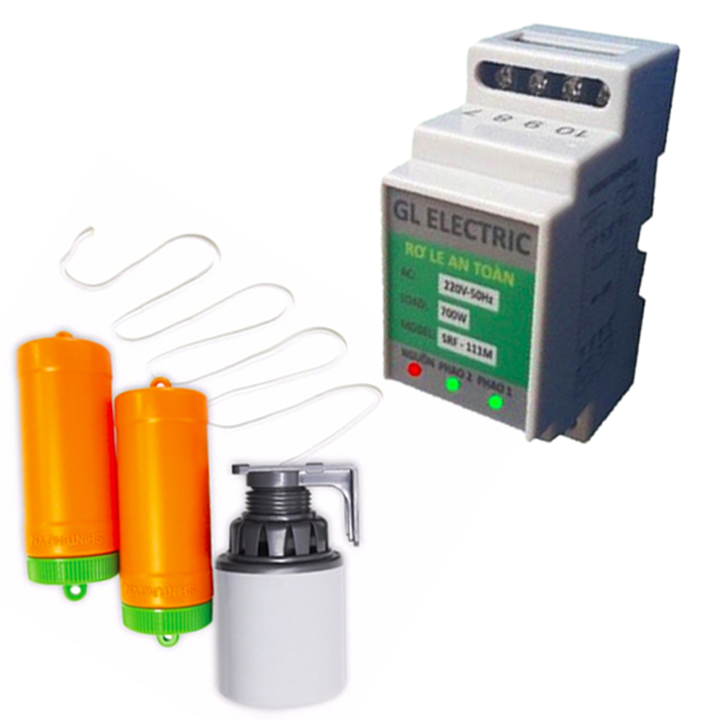

Combo Phao điện Onspa và Rơ le an toàn:

Phao điện Onpas ( hay còn gọi là rờ-le, công tắc điện phao nước) là công tắc kiểm soát mực chất lỏng duy nhất áp dụng sự thay đổi trọng lượng của 2 phao trong nước và trong không khí. Được thiết kế cho bơm và tháo nước, tự động điều khiển máy bơm nước ngắt hoặc khởi động phù hợp với những thay đổi mực nước.

Thông số phao điện Onpsa

Nguồn điện: 110 / 220V, 15A / 7.5A

Nối: G 3/4" and G 1"

Lắp đặt: Vertical installation

Độ dài dây tiêu chuẩn: 0.2 - 5.0 M

Nhiệt độ(°C): 5° - 60°

Công suất máy bơm: 2.0HP

Vòng đời: 100,000 times

Lớp bảo vệ: IPS23CS

Thiết bị điều khiển bơm nước qua rơ le trung gian đấu nối đến công tắc phao bằng tín hiệu 12V. Đảm bảo an toàn tuyệt đối, ưu việt so với phương pháp đấu nối điện 220V trực tiếp vào phao điện ở bể nước.

Thông số Rơ le an toàn:

- Điện áp: 220V-AC

- Công suất tải: 1500W

- Model: SRF -111M Plus

- Xuất xứ: GLElectric Việt Nam.

- Bảo hành: 24 tháng

Hoạt động:

- Khi đấu nguồn -> Đèn NGUỒN sáng đỏ, nếu bể nước ngầm có nước thì tiếp điểm B1 B2 đóng -> đèn PHAO 2 sáng. Lúc này nếu bể trên mái hết nước -> tiếp điểm A1 A2 đóng -> Đèn PHAO 1 sáng -> Rơ le đóng và máy bơm hoạt động đến khi đầy thì dừng và đèn PHAO 1 tắt. Hoặc trường hợp khác khi  máy bơm đang chạy mà bể ngầm hết nước thì đèn PHAO 2 tắt và bơm sẽ dừng.

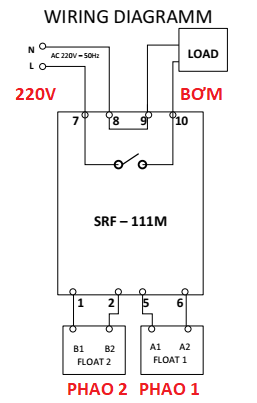

Đấu nối:

- Điện nguồn 220V vào chân 7,8 của Rơ le (Chú ý đấu đúng dây L vào chân 7 và dây N vào chân 8 để đảm bảo ngắt điện an toàn.)

- LOAD (BƠM): Chân 9, 10 nối vào máy bơm.

- FLOAT1 (PHAO 1): Chân 5, 6 đấu vào tiếp điểm A1 A2 của phao bể nước trên mái

- FLOAT2 (PHAO 2): Chân 1, 2 đấu vào tiếp điểm B1 B2 của phao bể nước ngầm, tham khảo thêm cách đấu phao chống cạn và cách đấu 2 phao điện máy bơm.

Lưu ý:

- Nếu chỉ sử dụng 1 phao điện bể trên mái thì đấu tắt chân 1 và chân 2 của thiết bị (bỏ qua Phao 2).

- Nếu chỉ sử dụng 1 phao điện ở bể ngầm thì đấu tắt chân 5 và chân 6 của thiết bị (bỏ qua Phao 1).

- Nếu nhu cầu sử dụng là máy bơm công suất lớn hơn định mức của Rơ le hoặc máy bơm 3 pha thì cần đấu thêm contactor để điều khiển. Khi đó đầu ra của Rơ le an toàn sẽ điều khiển cuộn hút của contactor thay vì điều khiển trực tiếp máy bơm
