Combo Khởi động từ 40A Rờ le an toàn cho máy bơm nước, Phao điện Onpas

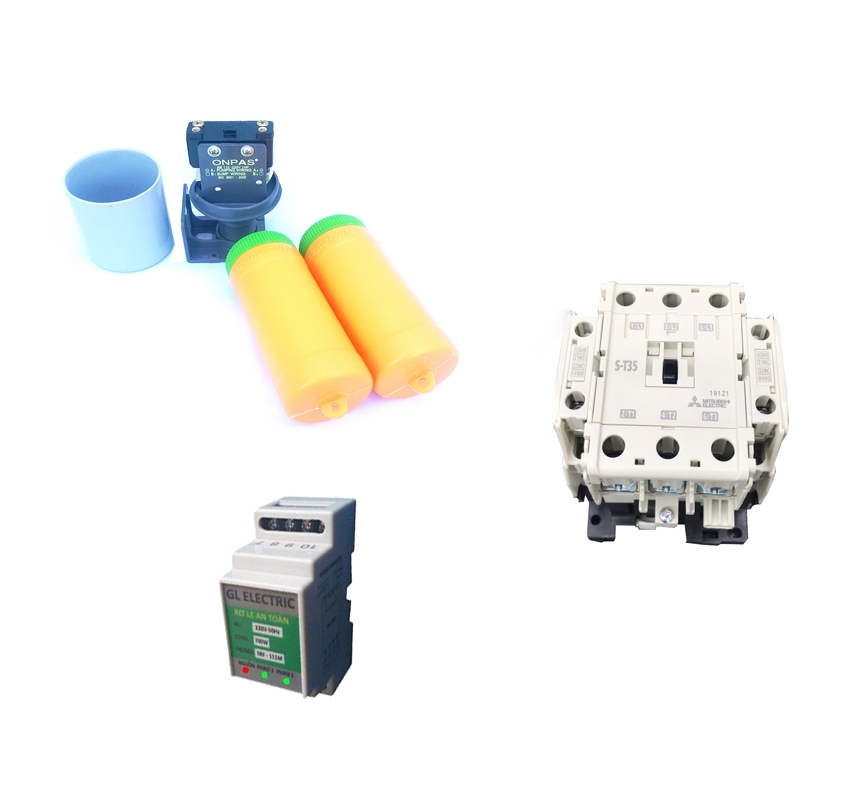

Hệ thống bơm nước dùng cho sinh hoạt là không thể thiếu trong đời sống hiện nay. Vậy làm sao để hệ thống bơm hàng ngày được bền lâu và an toàn khi sử dụng là điều mọi người quan tâm nhất hiện nay. Công ty chúng tôi giới thiệu đến người sử dụng bộ combo bao gồm 1 khởi động từ 40A (contactor) + 1 Phao điện tự động Onpas + 1 Rờ le an toàn. Trọn bộ điều khiển tự động dành cho máy bơm nước vừa an toàn vừa bền lâu cho máy bơm nước.

1.Sơ đồ đấu dây dùng 2 phao điện cho bể trên mái và bể ngầm:

Hoạt động:

   Các dây dẫn (ký hiệu mầu xanh lá cây) có tín hiệu điện áp 12V được đưa đến các phao điện bể trên mái và bể ngầm để giám sát trạng thái các cặp tiếp điểm A1 A2 và B1 B2 của các phao điện.

   Khi bể ngầm chưa cạn -> tiếp điểm B1 B2 của phao điện dẫn thông, nếu bể trên mái hết nước đến ngưỡng -> tiếp điểm A1 A2 của phao điện dẫn thông.

   Hai điều kiện này làm cho RƠ LE AN TOÀN đóng mạch cấp điện 220V ra chân 9,10. Chận 9,10 của RƠ LE AN TOÀN đấu nối trực tiếp đến chân A1 A2 (A1 A2 của Contactor là chân cấp nguồn cho cuộn hút), do đó Contactor tác động làm thông mạch nguồn từ L1 L2 ra phụ tải tại chân T1 T2.

Nếu bể ngầm cạn nước hoặc bể trên cao đầy nước. Một trong hai điều kiện này cho RƠ LE AN TOÀN ngắt điện đầu ra tại chân 9,10 và thông qua Contactor ngắt mạch từ nguồn L1 L2 đến T1 T2.

2. Sơ đồ đấu dây trong trường hợp dùng 1 phao điện cho bể trên mái:

Hoạt động:

   Các dây dẫn tín hiệu có điện áp 12V được đưa đến phao điện bể trên mái để giám sát trạng thái đóng mở của tiếp điểm A1 A2 của phao điện, nối tắt chân 1,2 của RƠ LE AN TOÀN.

   Nếu bể trên cao hết nước đến ngưỡng -> tiếp điểm A1 A2 của phao điện dẫn thông -> RƠ LE AN TOÀN đóng mạch và cấp điện 220V ra chân 9,10 -> chân A1 A2 của Contactor được cấp điện nên Contactor sẽ đóng thông mạch nguồn từ L1 L2 đến phụ tải tại chân T1 T2.

   Nếu bể trên cao đầy nước đến ngưỡng -> RƠ LE AN TOÀN sẽ ngắt điện đầu ra tại chân 9,10 và thông qua Contactor ngắt mạch từ nguồn L1 L2 đến T1 T2.

3. Sơ đồ đấu dây trong trường hợp dùng 1 phao điện cho bể ngầm:

Hoạt động:

   Các dây dẫn tín hiệu có điện áp 12V được đưa đến phao điện bể ngầm để giám sát trạng thái đóng mở của tiếp điểm B1 B2 của phao điện, nối tắt chân 5,6 của RƠ LE AN TOÀN.

   Nếu bể ngầm hết nước đến ngưỡng -> tiếp điểm B1 B2 của phao điện hở mạch -> bộ RƠ LE AN TOÀN không cấp điện 220V ra chân 9,10.-> chân A1 A2 của Contactor bị ngắt điện nên Contactor sẽ ngắt mạch nguồn từ L1 L2 đến phụ tải tại chân T1 T2.

   Nếu bể ngầm đầy nước đến ngưỡng -> RƠ LE AN TOÀN sẽ cấp điện đầu ra tại chân 9,10 và thông qua Contactor đóng mạch mạch nguồn từ L1 L2 đến T1 T2 cấp nguồn cho máy bơm.

Thông số kỹ thuật:

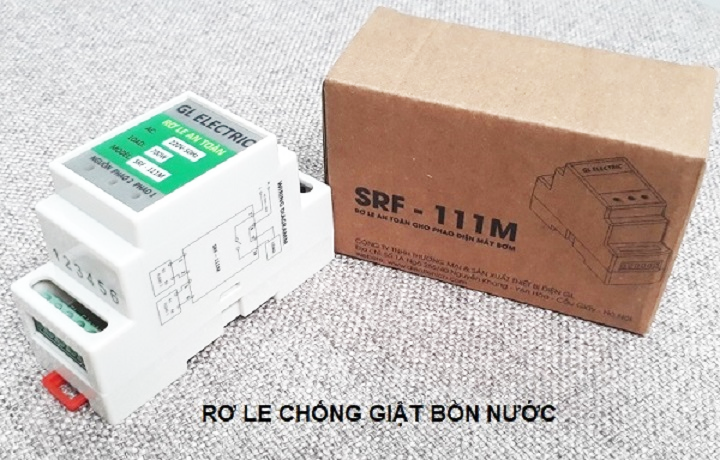

* Rờ-le:

- Điện áp: 220V-AC

- Công suất tải: 700W

- Bảo hành: 24 tháng

- Xuất xứ: Việt nam

* Phao Onpas:

- Phân loại: 220V 7,5A điện xoay chiều.
                  110V 15A điện xoay chiều.

- Vòng đời thiết bị: 1 triệu lần đóng tách.

- Tầm kiểm soát: 0.18 - 5m

-  Áp suất bồn: 1 atmosphere

- Bảo hành: 06 tháng

- Xuất xứ: Đài Loan

* Khởi động từ 40A:

- Số cực: 3

- Dòng định mức: 40A

- Công suất: 18.5kW

- Tiếp điểm phụ: 2NO-2NC

- Độ bền cơ học: 10 triệu lần đóng cắt

- Hãng sản xuất: Mitsubishi

- Xuất xứ : Nhật Bản

- Bảo hành:  12 tháng
