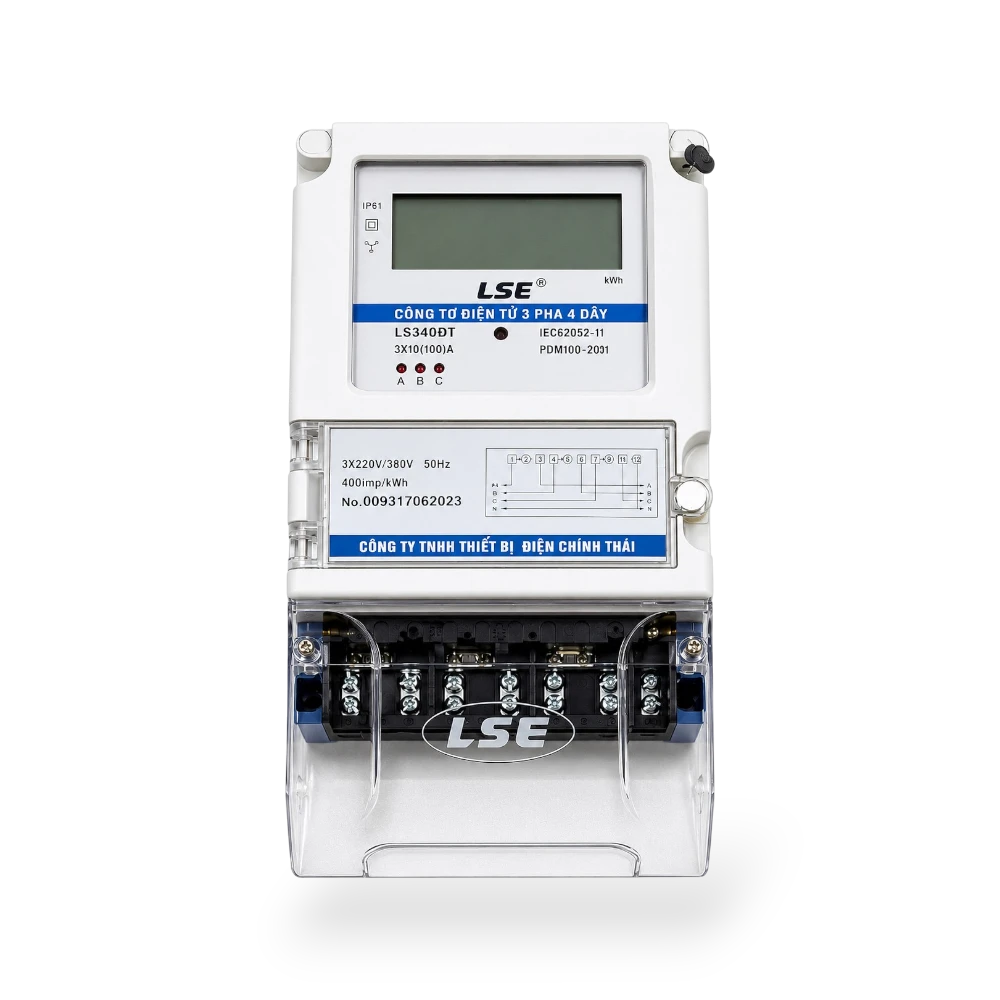

Công tơ điện tử 3 pha (đồng hồ điện 3 pha) LSE 100A LS340DT

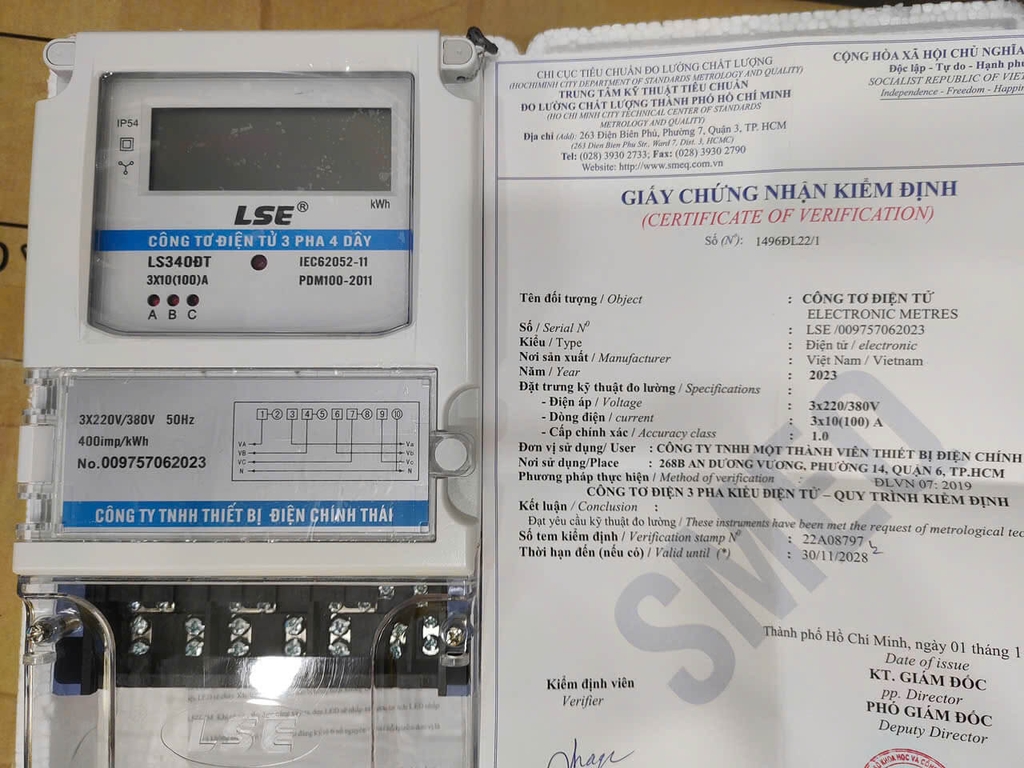

Công tơ điện 3 pha điện tử LS340ĐT là loại công tơ điện trực tiếp với mức độ chính xác cấp độ 1, màn hình LED hiện đại với tuổi thọ cao, ổn định. Công tơ điện tử 3 pha LS340DT được sản xuất theo tiêu chuẩn kỹ thuật IEC62053-21 và IEC62052-11 (tiêu chuẩn đo lường hiện hành Việt Nam) và được kiểm định tại Trung Tâm Đo Lường Chất Lượng Thành Phố. Sản phẩm được sử dụng rộng rãi trong công nghiệp và dân dụng.

1. Hướng dẫn sử dụng công tơ điện 3 pha LS340DT

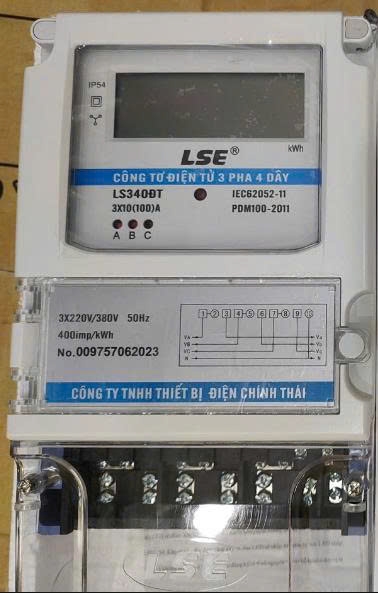

- Trên bảng điều khiển phía trước của công tơ điện 3 pha LS340DT có 3 đèn LED vàng, xanh dương và đỏ tương ứng với các pha L1, L2 va L3. Khi hoạt động bình thường đèn LED sẽ sáng.

- Đèn LED màu đỏ ở giữa dùng để báo sử dụng điện năng. Khi tiêu thụ điện năng, đèn LED sẽ nhấp nháy. Tiêu thụ điện càng nhiều đèn nhấp nháy càng nhanh.

- Hướng dẫn nối dây: sơ đồ hương dẫn nối dây thể hiện trên mặt đồng hồ.

2. Cấu tạo và Nguyên lý hoạt động của công tơ điện tử 3 pha LSE

Công tơ điện tử 3 pha LSE bao gồm các thành phần chính sau:

- Bộ vi xử lý: Đóng vai trò trung tâm, xử lý các tín hiệu điện và thực hiện các phép tính đo lường.

- Biến dòng và biến áp: Chuyển đổi các tín hiệu điện áp và dòng điện từ hệ thống điện thành tín hiệu thấp hơn, an toàn hơn cho bộ vi xử lý.

- Màn hình hiển thị: Hiển thị các thông số điện như điện áp, dòng điện, công suất và năng lượng tiêu thụ.

- Bộ nhớ: Lưu trữ dữ liệu đo lường để người dùng có thể kiểm tra và phân tích sau này.

- Giao tiếp: Cổng giao tiếp như RS485, PLC, RF để kết nối với hệ thống quản lý năng lượng hoặc các thiết bị khác.

3. Thông số kỹ thuật:

- Mã sản phẩm: LS340ĐT
- Hiển thị số: LCD 6+1 số (999999 + 1)
- Dòng điện danh định: 10(100)A
- Điện áp danh định (Un): 230/400V AC
- Tần số hoạt động: 50Hz
- Bảo vệ xâm nhập bụi: IP51
- Vỏ bảo vệ: nhựa ABS chống cháy, chống va đập.
- Tốc độ phát tín hiệu (Pulse LED): 400 imp/Kwh.
- Kích thước sản phẩm (H x W x D): 290 x 145 x 71 (mm).
- Thương hiệu: LSE thuộc công ty Chính Thái.
- Bảo hành: 24 tháng
